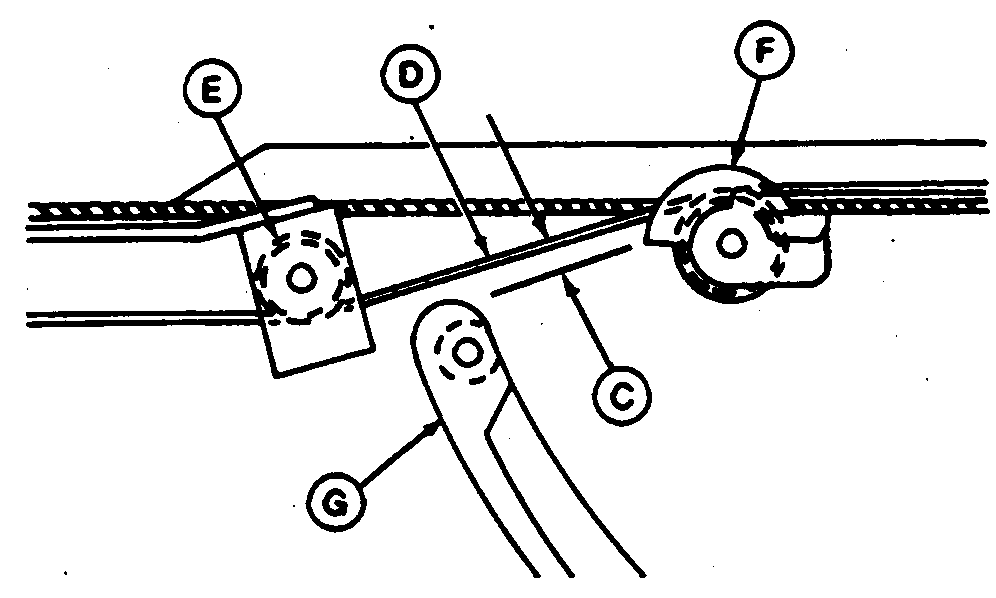

Ajuste del brazo elevador de agujas-Enfardadora de alambreEl eslabón elevador (A) de la aguja controla la altura de las agujas con respecto al alambre y poleas del alambre y el fondo de la cámara de fardos. IMPORTANTE: Se debe revisar el tope de la biela, el émbolo y la sincronización de las agujas después de ajustar el eslabón elevador de la aguja. 1. Con las agujas (G) en la posición inicial, cada polea de aguja debe estar a una distancia (C) debajo del alambre (D), según lo especificado, que pasa por debajo de la polea central del alambre (E) y por encima de la polea trasera del alambre (F). Valor especificado
2. El extremo trasero del conjunto de agujas debe pasar el fondo de la cámara de fardos a la distancia especificada. Valor especificado
3. Ajustar para obtener el espacio correcto de la aguja, desconectando el eslabón elevador del armazón de la aguja y girándolo. NOTA: Después de ajustar el largo del eslabón elevador (A), ilustración anterior, sujetar la rótula paralela a la barra del eslabón mientras se aprieta la contratuerca (B) contra el eslabón. |
|
