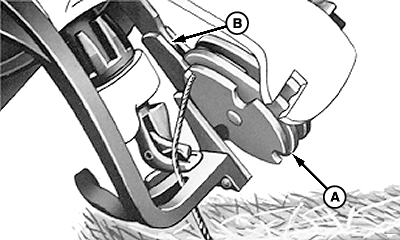

Descripción del ciclo de atadoEl comprender el ciclo de atado es sumamente importante para efectuar el ajuste de la enfardadora. El ciclo de atado con hilo se desarrolla de la manera siguiente: 1. El hilo es retenido en el disco (A) por el retenedor (B). A medida que se forma el fardo, éste tira del hilo para sacarlo de la caja del hilo.
|
|
OUO6038,00000A5 -63-29SEP00-1/6 |
|

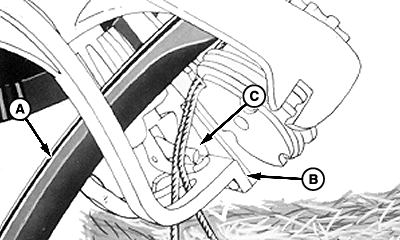

2. Cuando la longitud del fardo alcanza el valor apropiado, la rueda medidora dispara el mecanismo de atado. La aguja (A) (con la ayuda del dedo retenedor) pasa la segunda hebra de hilo por la guía del brazo de cuchilla (B), por el garfio (C) y hacia el disco de hilo.
|
|
OUO6038,00000A5 -63-29SEP00-2/6 |
|

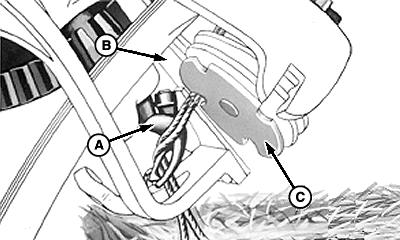

3. El garfio (A) comienza su revolución cuando los dientes de engranajes en el engranaje intermitente del anudador han accionado el piñón impulsor del disco y girado el disco lo suficiente para que el sujetador del hilo (B) sujete las dos hebras de hilo en el disco (C).
|
|
OUO6038,00000A5 -63-29SEP00-3/6 |
|

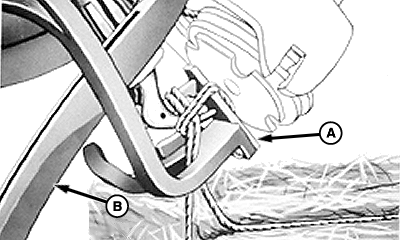

4. Mientras el garfio gira, forma un lazo de hilo alrededor del gancho y la mandíbula se abre para recibir el hilo. La cuchilla (A) avanza, lista para cortar el hilo entre el garfio y el disco. 5. Al llegar a este punto, la aguja (B) empieza a retraerse, dejando el hilo en el disco, el cual es retenido allí para el nudo siguiente.
|
|
OUO6038,00000A5 -63-29SEP00-4/6 |
|

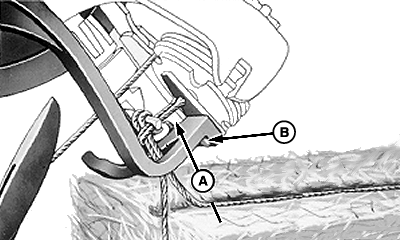

6. La mandíbula del garfio se ha cerrado y ahora sujeta firmemente los cabos del hilo. El hilo fue cortado y el frotador (A) en el brazo (B) de la cuchilla arrastra el hilo enlazado del lado exterior del garfio para terminar el nudo.
|
|
OUO6038,00000A5 -63-29SEP00-5/6 |
|

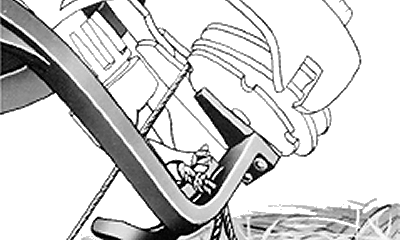

7. El nudo se ata y se suelta del garfio. Las agujas retornan a su posición inicial, dejando la hebra del hilo en el disco y extendiéndose a través de la cámara de fardos, preparada para recibir el material del fardo siguiente, al final de lo cual comienza otro ciclo de atado. |
|
OUO6038,00000A5 -63-29SEP00-6/6 |
