Funcionamiento de la estructura antivuelco

ATENCION: Asegurarse de que todas las piezas estén instaladas correctamente después de aflojar o separar la estructura antivuelco (ROPS). Apretar los tornillos de anclaje con el par especificado.

El arco de seguridad (ROPS) no debe ser taladrado, soldado, serrado o debilitado de algún modo, puesto que tales modificaciones reducirían la solidez estructural del arco antivuelco. Por ello, éste debe ser sustituído, si alguna parte del arco estuviera doblada o dañada. Cualquier modificación en el arco antivuelco requiere la autorización expresa del fabricante.

ATENCION: Al trabajar con el tractor, el arco antivuelco debe estar siempre en posición vertical y bloqueado con los bulones correspondientes (ver ilustración). Conducir con mucho cuidado cuando se trabaje con arco antivuelco abatido (p.e. bajo árboles).

Volver a poner el arco antivuelco en posición vertical tan pronto como se presenten condiciones de trabajo normales.

Abatir el arco antivuelco:

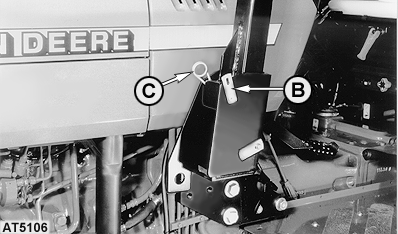

1. Quitar los pasadores de cierre rápido (C) y los bulones (B).

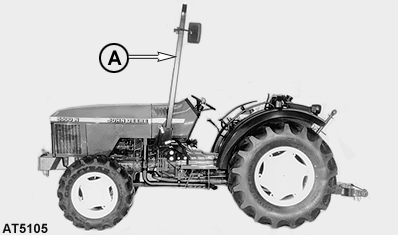

2. Abatir el arco antivuelco (A) de manera que repose sobre los topes.

3. Asegurar (bloquear) el arco antivuelco en esta posición utilizando los bulones (B) y los pasadores de cierre rápido (C).

Poner el arco antivuelco en posición de trabajo:

1. Quitar los pasadores de cierre rápido (C) y los bulones (B).

2. Subir el arco antivuelco (A) hasta la posición ilustrada. Instalar el pasador (B) y los pasadores de cierre rápido (C).
