Cambio de aceite en eje de TDM SuperNarrow

1. El tractor debe estar estacionado sobre terreno nivelado para que los niveles de aceite sean correctos.

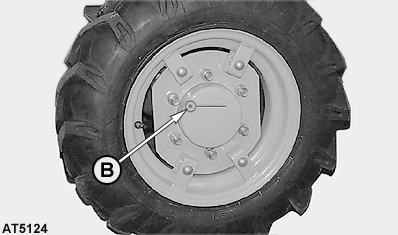

2. Quitar los tapones de vaciado de la caja del diferencial (A) y de los cubos de rueda (B). Al vaciar el aceite de los cubos de rueda, girar las ruedas para que el orificio de vaciado quede en la parte inferior. Vaciar el aceite, poner los tapones, y girar las ruedas de modo que la marca "oil level" quede horizontal.

3. Rellenar la caja del diferencial por la boca de llenado (C) y los cubos de rueda por el orificio de vaciado con aceite John Deere HY-GARD ® , ver la sección"Combustible, lubricantes y refrigerante" en el Manual del Operador. Llenar los cubos hasta la marca de nivel y la carcasa del diferencial hasta el borde inferior de la boca de llenado.

Valor especificado

Capacidad de aceite del eje de TDM -Caja del diferencial 3,8 L (4 U.S. qt)
Cubo de rueda (cada uno) 0,6 L (0.63 U.S. qt)

IMPORTANTE: Comprobar de nuevo el nivel de aceite transcurridos 30 minutos. Añadir el aceite necesario.

LV793

Caja del diferencial

AT5124

HY-GARD es una marca registrada de Deere & Company
