Ajuste del ancho de vía delantero

IMPORTANTE: NO colocar un gato debajo del cárter del motor.

1. Levantar el extremo delantero del tractor.

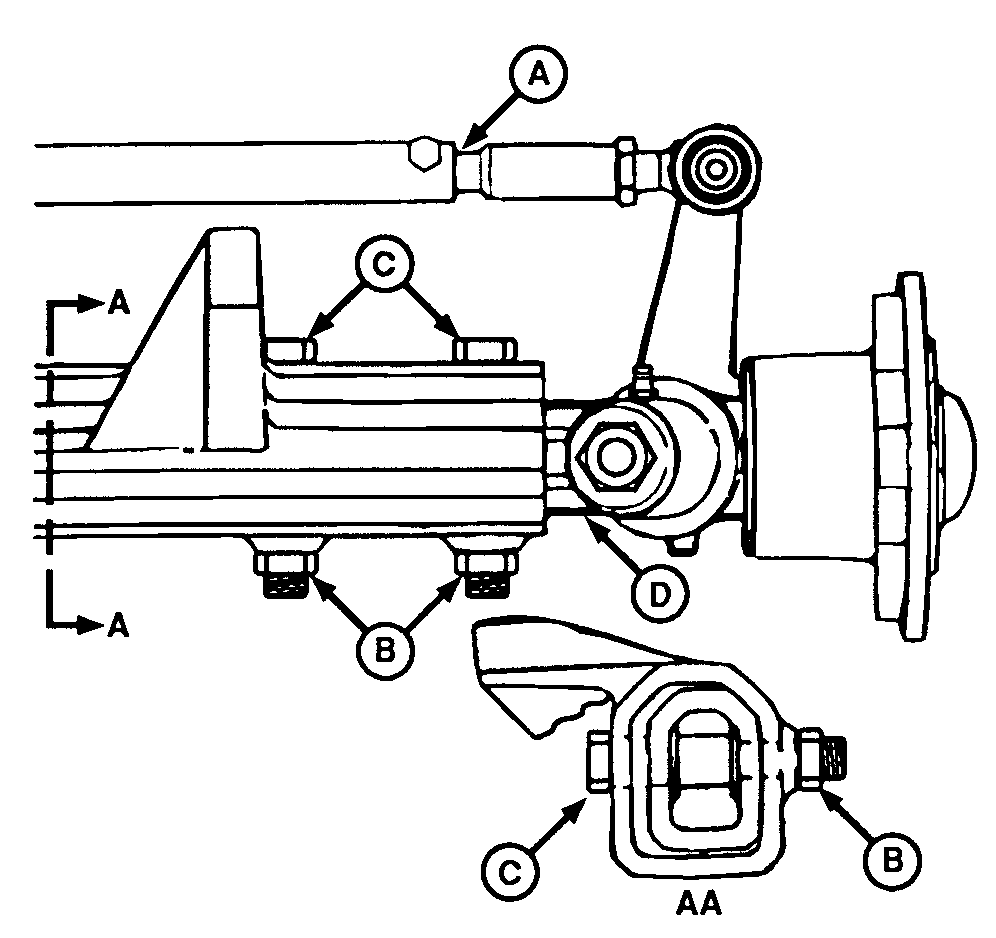

2. Al modificar apreciablemente el ancho de vía puede ser necesario modificar también la longitud (A) de la barra de acoplamiento, antes de o al efectuar ajustes en el eje. Ver "Comprobación de la convergencia" y "Ajuste de la convergencia" en esta sección para obtener más información.

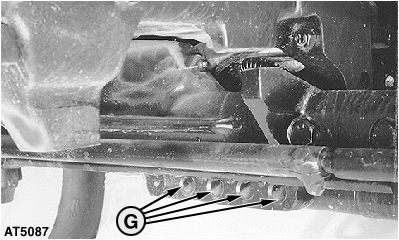

3. Fijar el cilindro de dirección (E) a la mangueta utilizando los taladros existentes (G) de acuerdo con el cambio del ancho de vía. Apretar la contratuerca (F) con 250 Nm (184 lb-ft).

4. Quitar las tuercas (B), los tornillos (C) y los casquillos del eje delantero (2 a cada lado).

5. Mover las articulaciones del eje (D) a la posición deseada. Ambos lados deben ajustarse a la misma separación.

6. Reinstalar los tornillos, casquillos y tuercas a ambos lados. Apretar los tornillos o tuercas con 150 N·m (110 lb-ft).

7. Ajustar la convergencia. Ver "Ajuste de la convergencia" o "Comprobación de la convergencia" en esta sección.

AT,5NOM,106 -63-01SEP97-1/1
