Instrucciones de funcionamiento

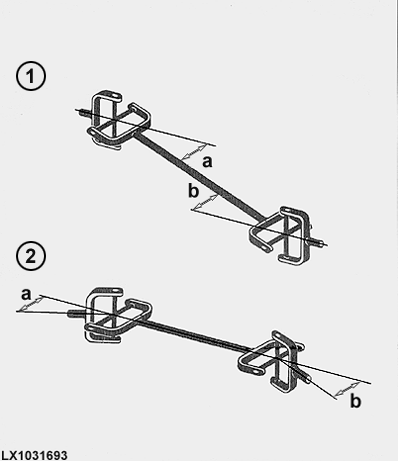

Procure que los ángulos (a) y (b) de las juntas universales sean iguales en ambos extremos del eje impulsor.

En aplicaciones donde esto no es posible (por ejemplo, cuando hay muchas curvas cerradas), se recomienda emplear un árbol de velocidad constante.

NOTA: Las dos ilustraciones esquemáticas no muestran ninguna protección del eje impulsor Al acoplar el eje impulsor, éste debe llevar una protección.

IMPORTANTE: Al emplear transmisiones de tipo "enchufe", las horquillas a ambos extremos del eje intermedio de la transmisión deben estar alineadas en el mismo plano.

1-Disposición en forma de Z
2-Disposición en forma de W

OU12401,0000CD6 -63-01MAR03-1/1
