Enganche de remolque con ajuste vertical

Este tipo de enganches pueden ajustarse verticalmente según la altura del apero acoplado. De esta manera se obtiene más espacio para el tensor central o para el manejo de la TDF.

En función de las normativas legales vigentes en los diferentes países, se pueden suministrar enganches de tipo CEE o CUNA, respectivamente.

OULXA64,0000BC4 -63-24JUL07-1/3

Ajuste de la altura del enganche deslizante

causym ATENCION: Usar el sistema de enganche del tipo CUNA para remolques con agujeros de lanza articulada solamente.

causym ATENCION: Usar el sistema de enganche del tipo ECC para remolques con agujeros de lanza fija solamente.

1. Sujetar el enganche (A) con una mano y tirar con la otra de la palanca del dispositivo de cierre rápido (B) hacia la izquierda.

2. Poner el enganche (C) en la posición deseada y empujar la palanca (B) hacia la izquierda y seguidamente hacia abajo para bloquearla.

3. Prestar atención a que los bulones laterales entren correctamente en las ranuras laterales del soporte del enganche.

NOTA: De ser necesario, el enganche (A) puede separarse por completo tirando de él por la parte superior.

IMPORTANTE: Sólo podrán engancharse remolques cuya lanza entre en el bulón del enganche.

Las cargas estáticas verticales máximas autorizadas de la carga remolcable arrastrada sobre la barra de tiro se relacionan en la Sección "Especificaciones".

NOTA: Hacer comprobar y sustituir (si fuera necesario) los componentes sometidos a desgaste en el concesionario John Deere (ver "Mantenimiento / A las 500 horas").

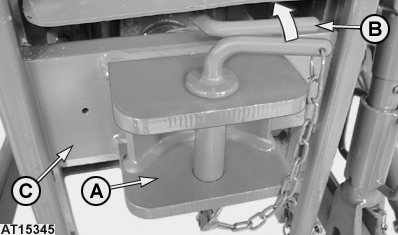

AT15345

Enganche tipo CUNA

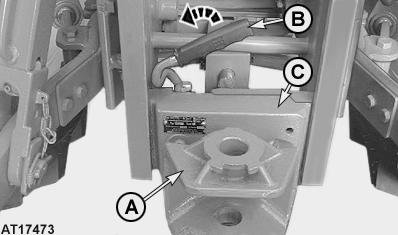

AT17473

Enganche tipo CEE

OULXA64,0000BC4 -63-24JUL07-2/3

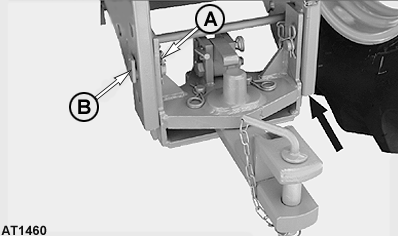

Ajuste de la altura del enganche deslizante (tipo Piton Fix)

1. Para el ajuste de altura, sacar el pasador de seguridad (A) en ambos lados.

2. Apoyar el enganche de forma segura y sacar los bulones laterales (B).

3. Poner el enganche en la posición deseada, instalar los bulones laterales, retirar el soporte y volver a insertar los pasadores de seguridad.

Las cargas estáticas verticales máximas autorizadas de la carga remolcable arrastrada sobre la barra de tiro se relacionan en la Sección "Especificaciones".

NOTA: Hacer comprobar y sustituir (si fuera necesario) los componentes sometidos a desgaste en el concesionario John Deere (ver "Mantenimiento / A las 500 horas").

AT1460

OULXA64,0000BC4 -63-24JUL07-3/3
