Componentes del sistema de refrigeración del motor

IMPORTANTE: Nunca añadir agua fría al sistema de refrigeración cuando el motor está caliente, ya que se puede rajar el bloque motor o la culata. NO PONER EN MARCHA el motor sin refrigerante, ni siquiera unos minutos.

Los tractores disponen de un depósito separado de recuperación de refrigerante. Es conveniente añadir refrigerante a este depósito en vez de directamente al radiador.


A-Tapón del radiador
B-Radiador
C-Depósito de recuperación de refrigerante
D-Manguera superior del radiador
E-Caja del termostato
F-Válvula de vaciado del radiador

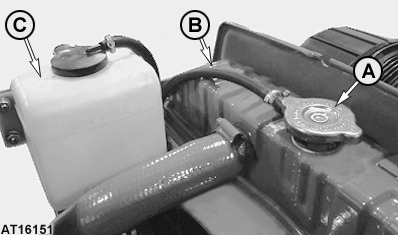

AT16151

Se muestra la versión de 3 cilindros

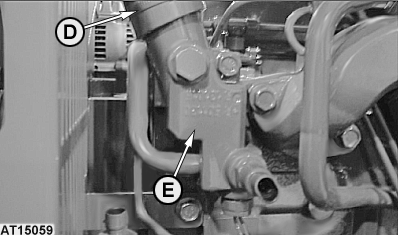

AT15059

Se muestra la versión de 4 cilindros

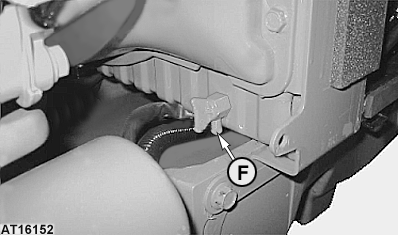

AT16152

Válvula de vaciado - se muestra el lado inferior derecho del radiador

OULXA64,0000C02 -63-22MAY03-1/1
