Cambio de marchas de la transmisión

IMPORTANTE: A fin de evitar desgastes innecesarios, nunca conduzca con el pie apoyado sobre el pedal de embrague.

Para evitar averías en la transmisión, no efectúe cambios de grupos con el tractor en movimiento.

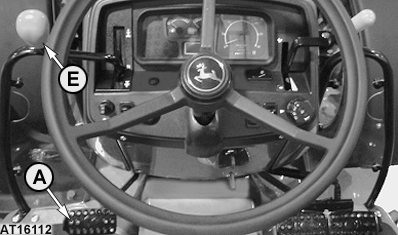

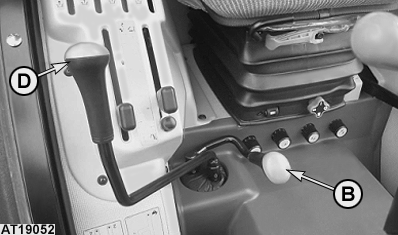

Pise el pedal de embrague (A) y detenga el tractor antes de efectuar cambios con la palanca de cambio de grupos (B) y la palanca de conducción marcha atrás (E).

Pise el pedal de embrague (A) antes de accionar la palanca de cambio de marchas (D). Los cambios de marcha (1, 2, 3, 4) pueden hacerse con la máquina en movimiento.

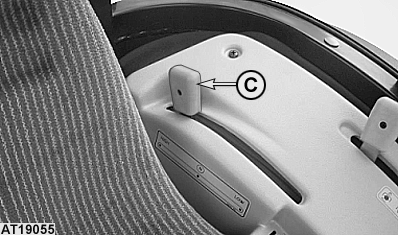

Pise el pedal de embrague (A) antes de accionar la palanca de mando mecánico del sistema Hi-Lo (C). El sistema mecánico Hi-Lo puede cambiarse con la máquina en movimiento.

Soltar el pedal del embrague gradualmente para aumentar la carga suavemente.

OULXA64,0000D0C -63-31AUG06-1/3

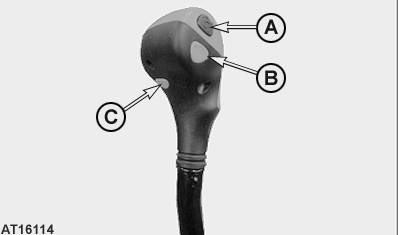

La velocidad "Hi" o "Lo" se activa accionando el interruptor (A) o (B), situado en la palanca de cambios.

Al pulsar el interruptor (C) el embrague se desacopla y se puede cambiar a una marcha superior o inferior. Después de soltar el interruptor se acopla el embrague.

A-Velocidad "Hi"
B-Velocidad "Lo"
C-Interruptor de desembrague (tractores con transmisión de 24/12 marchas solamente)

OULXA64,0000D0C -63-31AUG06-2/3

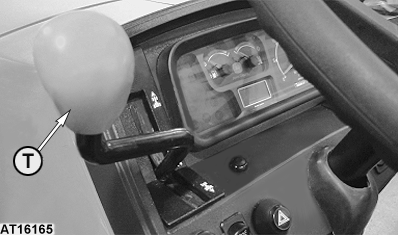

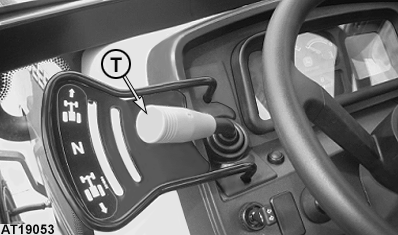

La palanca de conducción marcha atrás (T) dispone de tres posiciones:

• avance
• punto muerto
• marcha atrás

Con el pedal de embrague pisado, empuje la palanca (T) hacia adelante desde punto muerto para seleccionar avance o hacia atrás para seleccionar las marchas hacia atrás.

NOTA: La palanca de conducción marcha atrás de accionamiento eléctrico se puede usar sin pisar el embrague.

OULXA64,0000D0C -63-31AUG06-3/3
