Manejo de las palancas de cambio

La palanca de cambio de marchas (D) se desplaza sobre un cuadrante en forma de H.

• La posición central es punto muerto.
• Mueva la palanca hacia la izquierda y adelante desde punto muerto para engranar la primera marcha.
• Mueva la palanca hacia la izquierda y atrás desde punto muerto para engranar la segunda marcha.
• Mueva la palanca hacia la derecha y adelante desde la posición de punto muerto para engranar la tercera marcha.
• Mueva la palanca hacia la derecha y atrás desde la posición de punto muerto para engranar la cuarta marcha.

Cambio de grupos (todos los tractores)

La palanca de grupos (B) dispone de tres posiciones:

• Hacia adelante es el grupo corto (lento).
• Hacia atrás es el grupo largo (rápido).
• Hacia la derecha y adelante es el grupo ultralento.

OULXA64,0000D0D -63-31AUG06-1/3

Transmisión mecánica del cambio Hi-Lo ¹

La transmisión mecánica del cambio Hi-Lo está disponible como opción para la transmisión de 24/24 velocidades.

Con el pedal de embrague pisado, la transmisión mecánica del cambio Hi-Lo se puede cambiar en cualquier marcha y con la máquina en movimiento, de velocidad lenta a velocidad rápida y viceversa, mediante la palanca (C).

• Hacia adelante es el velocidad rápida
• Hacia atrás es velocidad lenta

OULXA64,0000D0D -63-31AUG06-2/3

Transmisión electrohidráulica del Hi-Lo

La transmisión electrohidráulica Hi-Lo está disponible como opción para la transmisión de 24/24 velocidades, así como para la transmisión de 24/12 velocidades.

La transmisión electrohidráulica Hi-Lo se puede cambiar en cualquier marcha, con el vehículo en movimiento y con carga, sin usar el embrague, de velocidad lenta a velocidad rápida y viceversa, mediante los interruptores (A) y (B) situados en la palanca del cambio de marchas.

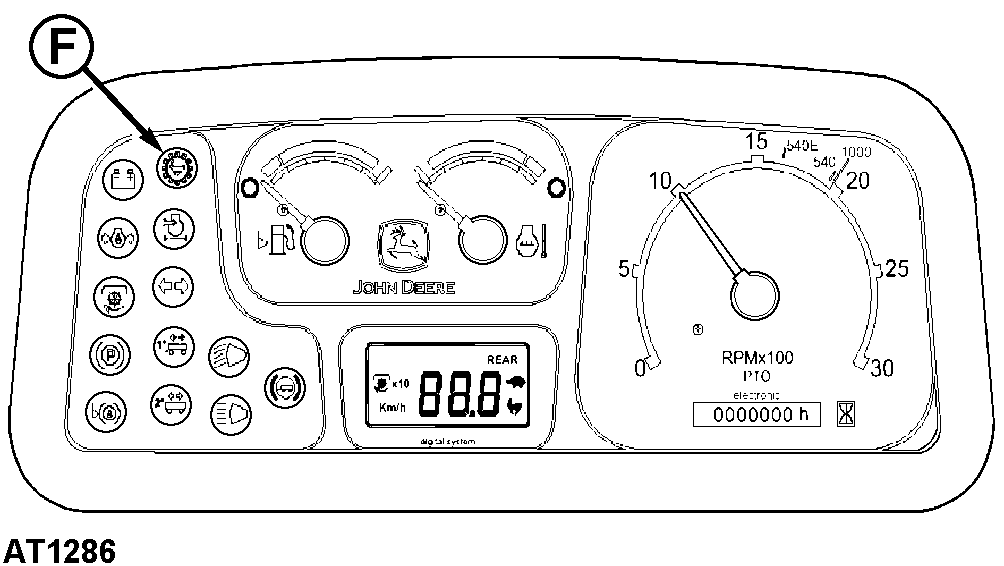

Cuando se selecciona la velocidad "Hi" se enciende el testigo (F) del cuadro de instrumentos.

A-Velocidad "Hi"
B-Velocidad "Lo"
C-Interruptor de desembrague (tractores con transmisión de 24/12 marchas solamente)
F-Luces indicadoras

OULXA64,0000D0D -63-31AUG06-3/3
