Funcionamiento de la TDF trasera del tractor a la velocidad correcta

NOTA: El motor no arranca si está engranada la palanca del embrague de la TDF.

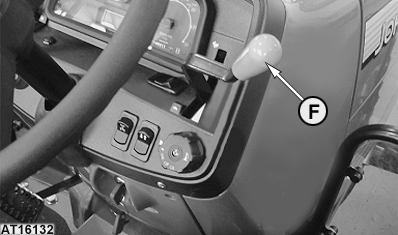

1. Ponga en marcha el motor y, con la palanca del acelerador manual (F), seleccione el régimen de motor correcto para el funcionamiento de la TDF.

Compare con el cuadro de abajo:

Los regímenes de TDF nominales se obtienen con el motor a las siguientes revoluciones:

TDF trasera de 540 r/min... 1938 r/min
TDF trasera de 540E r/min... 1648 r/min
TDF trasera de 1.000 r/min... 1962 r/min

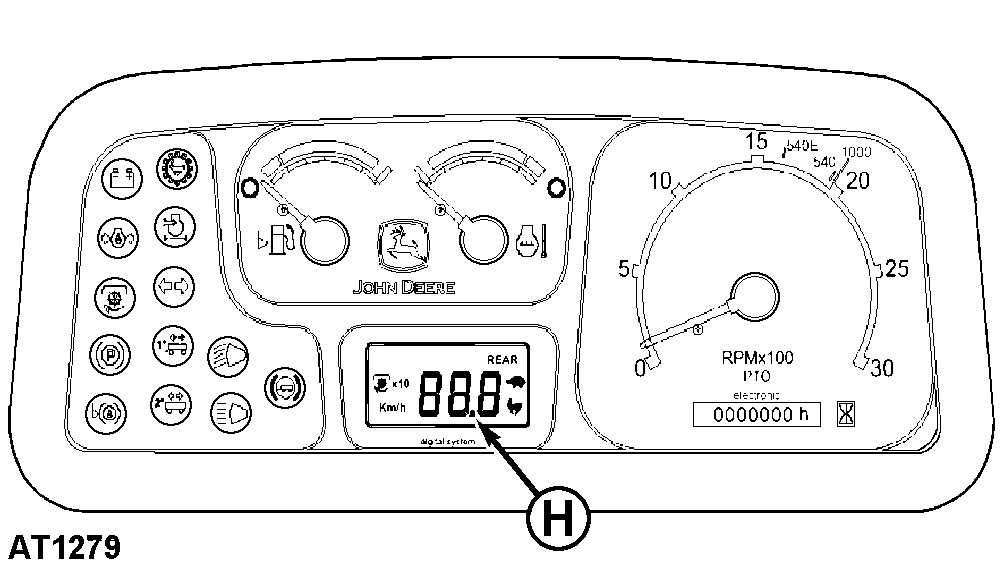

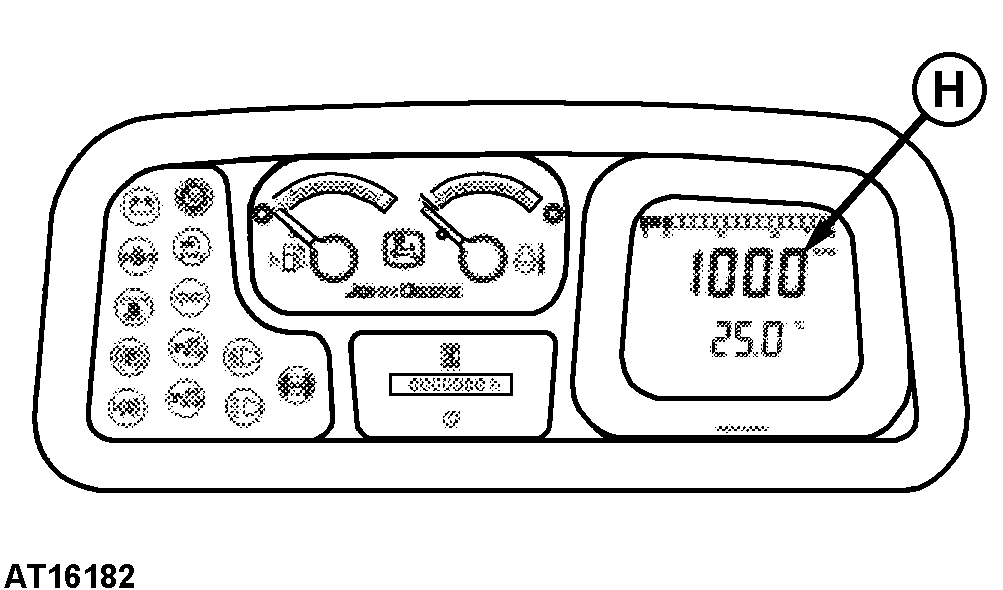

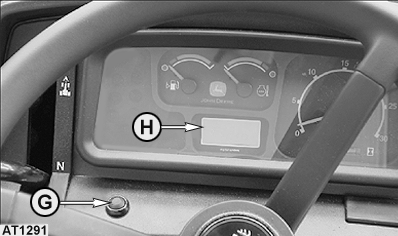

NOTA: Es posible una lectura directa de la velocidad actual de la TDF en la pantalla digital 1 versión (H), si se acciona el botón de programa (G).

AT16132
AT1279
AT16182
AT1291

1Si se equipa

OULXA64,0000D36 -63-16JUL07-1/3

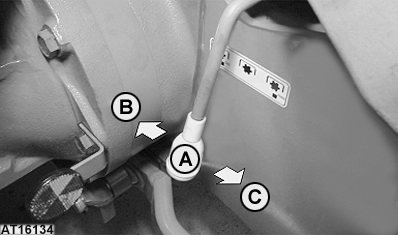

2. Seleccionar la velocidad de la TDF si el tractor está equipado con las TDF opcionales de 540 y 540E o 540 y 1000 r/min. Desplazar la palanca hacia adelante (B) para 540 o hacia atrás (C) para la 540E o 1000 r/min. La posición (A) es punto muerto. Esta palanca se halla situada en la parte trasera de la caja de cambios. Dicha palanca no existe si no dispone de TDF de dos velocidades.

IMPORTANTE: Accione la palanca selectora de velocidad de la TDF solo cuando no está conectado ningún apero a la TDF.

AT16134

OULXA64,0000D36 -63-16JUL07-2/3

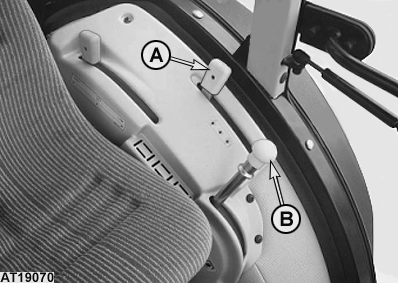

3. Compruebe que la palanca (A) 1 del lado izquierdo está en posición hacia atrás (funcionamiento de TDF depende del régimen del motor).

4. Mueva la palanca de mando (B) hacia adelante para engranar la TDF.

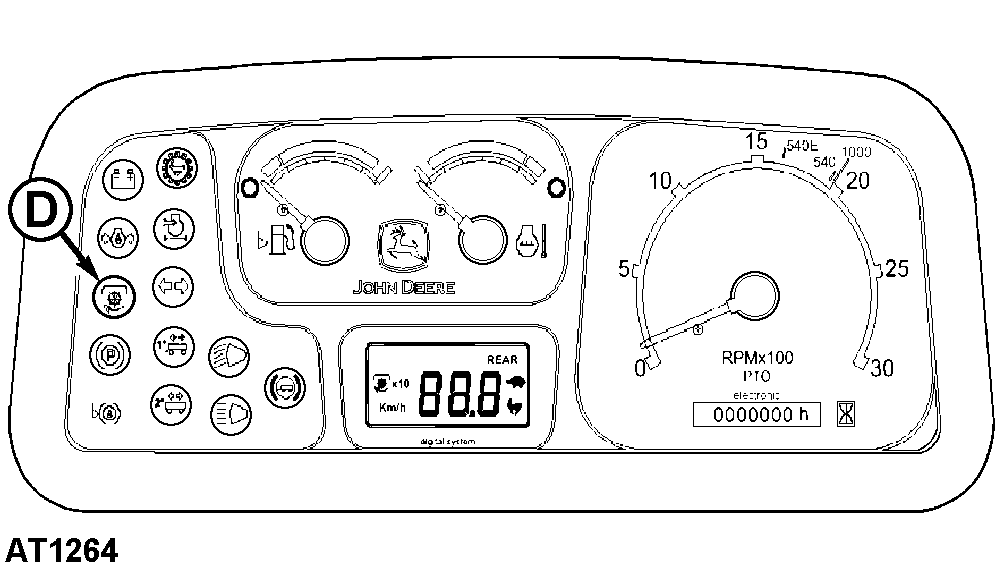

La luz testigo de TDF (D) se enciende al conectar la TDF.

causym ATENCION: Desconectar la llave de contacto para apagar el motor y comprobar que todos los mecanismos están parados antes de limpiar la máquina o efectuar ajustes en el accesorio impulsado por la TDF.

5. Tirar de la palanca de control de la TDF hacia atrás para desembragarla.

Mueva la palanca (A) 1 hacia adelante para seleccionar la TDF sincronizada con el avance. Para ello, el tractor debe estar detenido. Si no es posible engranar la marcha de avance, avanzar con el tractor lentamente para que puedan engranar las marchas. En este caso, la conexión de la TDF es independiente de la posición de la palanca de mando (B). Si se engrana la velocidad de marcha, en la pantalla digital aparece "5Yn" (=SYN=sincronizado), pero sólo si la palanca de control (B) está en posición de conectado.

Si el modo de velocidad de avance de la TDF está activado, la palanca del embrague de TDF (B) no está operativa.

causym ATENCION: Incluso si la palanca del embrague de la TDF (B) está en posición de desembrague, la TDF girará al avanzar el tractor.
