Cilindros hidráulicos remotos
Conexión de un cilindro hidráulico de simple efecto
IMPORTANTE:
El volumen de aceite requerido para extender el cilindro no deberá hacer que el nivel de aceite de la transmisión/el sistema hidráulico descienda por debajo del extremo de la varilla de medición. Compruebe el nivel de aceite con el cilindro totalmente extendido.

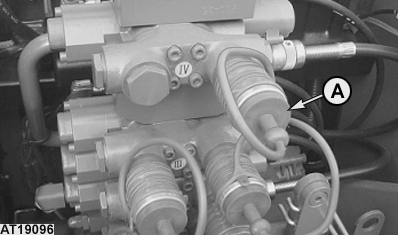

Para que la palanca funcione correctamente, los cilindros de simple efecto deben ser conectados exclusivamente en el acoplamiento (A).
Corrección de respuesta invertida del cilindro
 ATENCION:
Si la respuesta del cilindro está invertida, extendiéndose cuando debiera retraerse, invierta las conexiones de las mangueras.
|
|
|
|
OULXA64,0000D5B -63-04OCT06-1/6
|
Posición de punto muerto

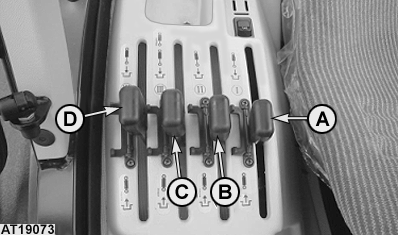

La presión del muelle hace regresar a las palancas (A), (B), (C) o (D) hasta la posición central (véase la flecha). Con la palanca de mando en esta posición, el cilindro remoto es bloqueado en su posición.
|
|
|
|
OULXA64,0000D5B -63-04OCT06-2/6
|

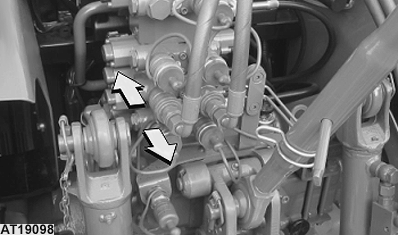

Retracción del cilindro

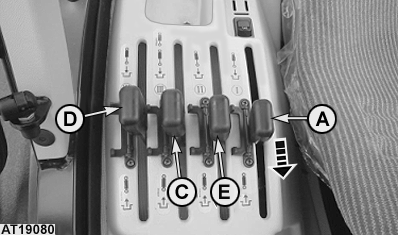

Tire de la palanca(A), (C), (D) o (E) desde la posición de punto muerto hacia atrás y manténgala en esta posición contra la fuerza del muelle.
Esto hace retraerse el cilindro (B) (flecha abajo) conectado a la VMD I, VMD II o VMD III.
|
|
|
|
OULXA64,0000D5B -63-04OCT06-3/6
|
Cilindro de extensión
Empuje la palanca (A), (C), (D) o (E) desde la posición de punto muerto hacia delante y manténgala en esta posición contra la fuerza del muelle.
Esto hace extenderse el cilindro (B) (flecha arriba) conectado a la VMD I, VMD II o VMD III.
|
|
|
|
OULXA64,0000D5B -63-04OCT06-4/6
|
Desconexión de mangueras de cilindros
1.
Si es posible, retraiga al máximo el cilindro remoto para evitar dañar el vástago del cilindro.
2.
Aliviando todo lo posible la presión de los manguitos, quite los manguitos de los acoplamientos.
3.
Compruebe que los tapones guardapolvos de los enchufes y las protecciones de los manguitos están limpios y vuelva a colocarlos.
|
|
|
|
OULXA64,0000D5B -63-04OCT06-5/6
|
Tubería de retorno al cárter

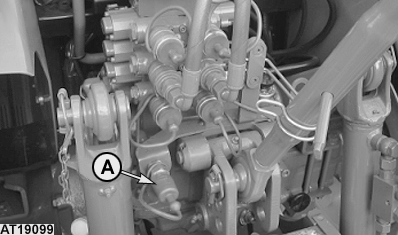

En algunos equipos (p.e. pala cargadora frontal) puede ser necesario conectar la manguera de retorno de aceite al cárter a través del racor de unión (A).
|
|
|
|
OULXA64,0000D5B -63-04OCT06-6/6
|
|
