Conexión de las mangueras de los cilindros

causym ATENCION: Es necesario ejecutar este procedimiento con el cilindro izquierdo apoyado sobre su bloqueo y el cilindro derecho completamente extendido.s fluidos a presión que escapan del sistema pueden tener tanta fuerza que penetran la piel, causando lesiones graves. Evitar riesgos, aliviando la presión antes de desconectar los manguitos hidráulicos u otros conductos. Apretar todas las conexiones antes de aplicar presión. Para localizar una fuga utilizar un pedazo de cartón. Proteger las manos y el cuerpo de fluidos de alta presión.

En caso de accidente, acudir de inmediato a un médico. Cualquier fluido inyectado en la piel debe ser extraído quirúrgicamente dentro de pocas horas o puede resultar en gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesiones pueden dirigirse a un centro médico especializado. Tal información puede obtenerse de Deere & Company Medical Department en Moline, Illinois, EE.UU.

1. Quitar las protecciones (si existen) de los extremos de los manguitos.

X9811

OULXA64,0000D61 -63-04OCT06-1/4

2. Quitar los tapones guardapolvos (A) de los enchufes.

3. Asegurar que el extremo de la manguera y los enchufes hembras estén limpios.

AT19096

OULXA64,0000D61 -63-04OCT06-2/4

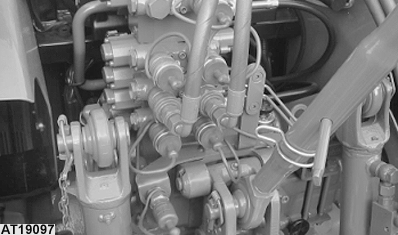

4. Revisar las mangueras para ver cuál se usa para extender el cilindro. Esta manguera debe conectarse a los acoplamientos para que el cilindro se extienda al desplazar las palancas de VMD hacia atrás o hacia adentro.

AT19097

OULXA64,0000D61 -63-04OCT06-3/4

causym ATENCION: Las mangueras hidráulicas pueden fallar por daños físicos, torceduras, envejecimiento y exposición al frío y al sol. Revisar las mangueras con regularidad. Sustituir los manguitos dañados.

5. Para conectar cada manguera, empujar firmemente la punta de la manguera hasta introducirla en el enchufe hembra.

6. Tirar ligeramente del manguito para asegurarse de que la conexión es firme.

AT19098

OULXA64,0000D61 -63-04OCT06-4/4
