Identificación de palancas de mando y acoplamientos

El tractor puede ser equipado con:

• Una VMD de doble efecto
• Hasta dos VDM de doble efecto adicionales
• Una válvula divisora de caudal

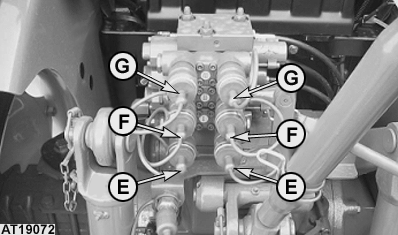

Al desplazarse la palanca (A) hacia adelante o hacia atrás, se activan los acoplamientos (E).

Al desplazarse la palanca (B) hacia adelante o hacia atrás, se activan los acoplamientos (F) ¹ .

Al desplazarse la palanca (C) hacia adelante o hacia atrás, se activan los acoplamientos (G) ¹ .

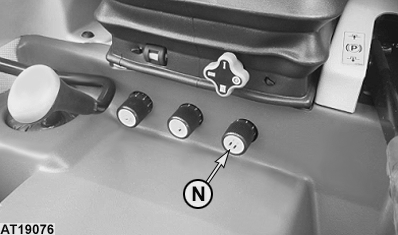

La válvula divisora de caudal (N) divide la cantidad total de aceite (100%) entre el enganche y las VMD (p. ej. 70% para enganche y 30% para VMD).

OULXA64,0000D64 -63-22SEP06-1/2

El tractor puede ser equipado con:

• Una VMD de simple efecto en la primera posición
• Hasta tres VDM de doble efecto adicionales
• Una segunda válvula divisora de caudal

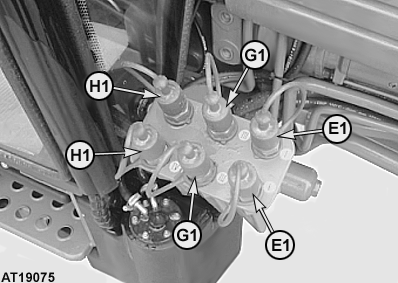

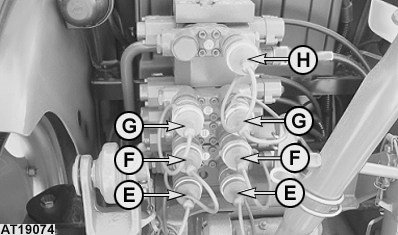

Al desplazarse la palanca (A) hacia adelante o hacia atrás, se activan los acoplamientos traseros (E) y los acoplamientos centrales (E1).

Al desplazarse la palanca (B) hacia adelante o hacia atrás, se activan los acoplamientos traseros (F).

Al desplazarse la palanca (C) hacia adelante o hacia atrás, se activan los acoplamientos traseros (G) y los acoplamientos centrales (G1).

Al desplazarse la palanca (D) hacia adelante o hacia atrás, se activan los acoplamientos traseros (H) y los acoplamientos centrales (H1).

La segunda válvula divisora de caudal (P) divide la cantidad total de aceite para las VMD entre VMD de doble efecto y VMD de simple efecto.

OULXA64,0000D64 -63-22SEP06-2/2
