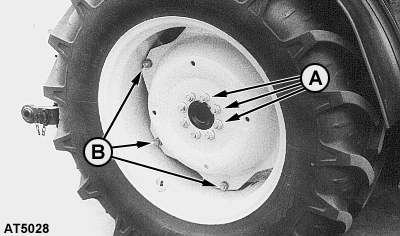

Apriete los pernos de las ruedas

Apretar los pernos y las tuercas de las ruedas traseras según el par de apriete especificado

IMPORTANTE: Comprobar el apriete de los pernos de la llanta, del disco y de la rueda cada 10 horas cada vez que se sustutiyan las ruedas.

Valor especificado

(A) -Par de apriete 500 N·m (370 lb-ft)
(B) Perno M18 -Par de apriete 300 N·m (220 lb-ft)
(B) Perno M16 -Par de apriete 230 N·m (170 lb-ft)


(A) -Disco a brida del eje
(B) -Llanta a disco

AT5028

OULXA64,0000D65 -63-24JUL07-1/4

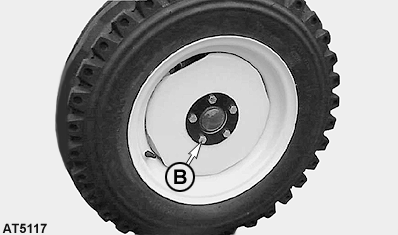

Apriete de los pernos y tuercas de las ruedas delanteras con el par de apriete especificado

IMPORTANTE: Comprobar el apriete de los pernos de la llanta, del disco y de la rueda cada 10 horas cada vez que se sustutiyan las ruedas.

Valor especificado

(B) Tractores tipo F -Par de apriete 175 N·m (130 lb-ft)
(B) Tractores tipo V -Par de apriete 160 N·m (120 lb-ft)


(B) - Disco a brida del eje

M46420

Tractores tipo F

AT5117

OULXA64,0000D65 -63-24JUL07-2/4

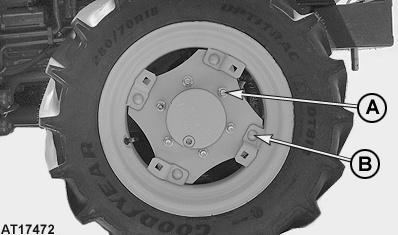

Apriete de las tuercas de las ruedas del eje de tracción delantera

IMPORTANTE: Comprobar el apriete de los pernos de la llanta, del disco y de la rueda cada 10 horas cada vez que se sustutiyan las ruedas.

Valor especificado

(A) -Par de apriete 300 N·m (220 lb-ft)
(B) -Par de apriete 230 N·m (170 lb-ft)


(A) -Disco a brida del eje
(B) -Llanta a disco

AT17472

OULXA64,0000D65 -63-24JUL07-3/4

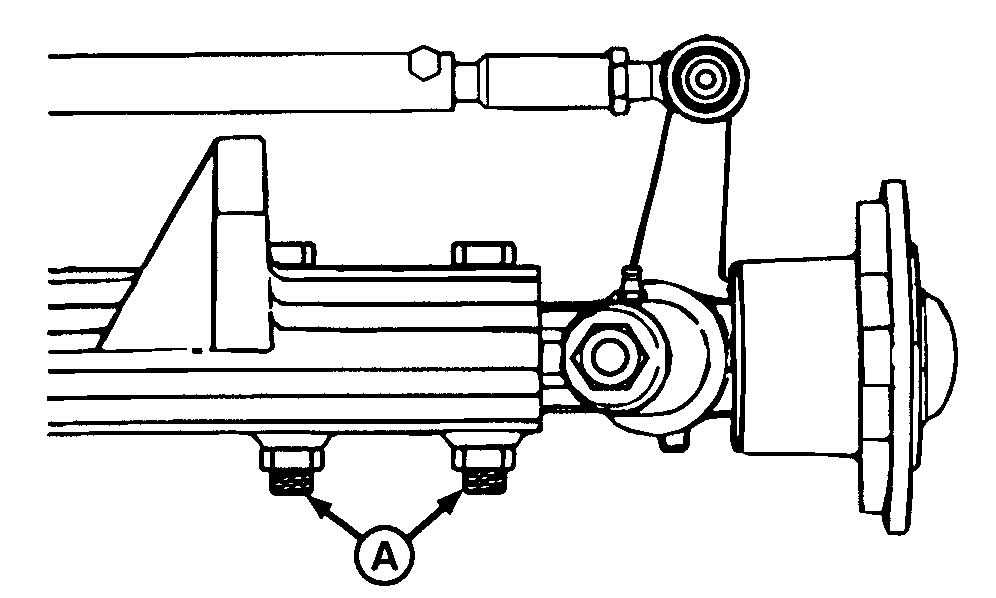

Eje delantero ajustable (tractores sin tracción delantera)

Valor especificado

(A) -Par de apriete 150 N·m (110 lb-ft)


(A) -Pernos del eje

LV812

OULXA64,0000D65 -63-24JUL07-4/4
