Nivelación del enganche

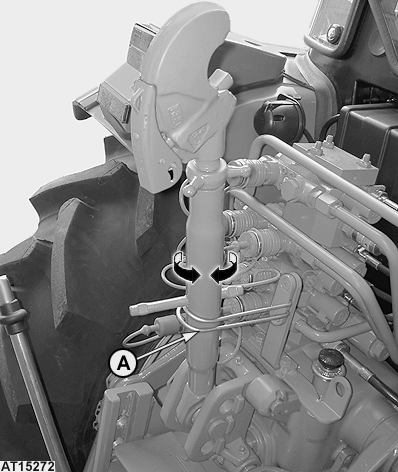

1. Bajar el accesorio para retirar peso del enganche.

2. Ajuste del tensor central para la nivelación longitudinal del apero: Soltar la pinza de bloqueo (A). Gire el cuerpo del tensor central a la derecha para alargar el tensor central o a la izquierda para acortarlo (véanse las flechas).

    La longitud del tensor debe mantenerse dentro de los siguientes límites (medida en los extremos del tensor central):

  • longitud mínima 530 mm (20.87 in.)
  • longitud máxima 730 mm (28.74 in.)

IMPORTANTE: No ajuste el tensor central fuera de estos límites. Las roscas del cuerpo pueden dañarse.

Enganche la fijación (A) si el tensor no se utiliza.

AT15272

OULXA64,0000DAA -63-25JUL07-1/3

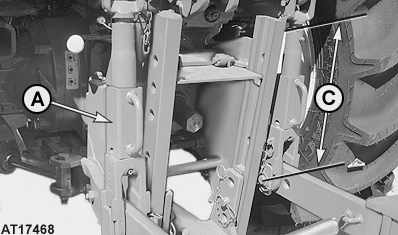

3. Ajuste de los tensores derecho e izquierdo para la nivelación del apero: Mover la camisa (A) y después girarla a la derecha para elevar la barra de tiro o a la izquierda para bajarlo.

Tras ajustar el nivel inferior (A), alinee la ranura de la camisa con el pasador en la varilla para evitar que la piezas giren durante la operación.

    La longitud (C) de los tensores laterales debe estar dentro de los límites especificados:

  • longitud mínima 465 mm (18.3 in.)
  • longitud máxima 585 mm (23.0 in.)
AT17468

OULXA64,0000DAA -63-25JUL07-2/3

4. Reglaje de la flotación vertical:

Según la posición de la placa, se pueden ajustar las barras de tiro para proporcionar o eliminar la flotación vertical:

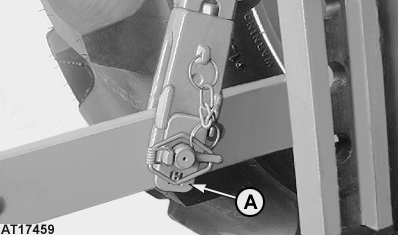

Holgura vertical:

Placa en posición vertical (A).

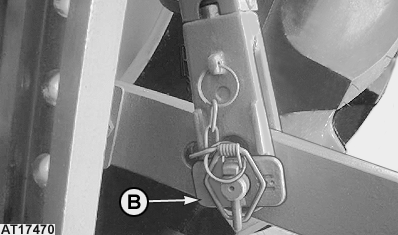

Sin flotación:

Placa en posición vertical (B).

AT17469

Pos. de flotación

AT17470

Posición de no-flotación

OULXA64,0000DAA -63-25JUL07-3/3
