Conexión de accesorios al enganche tripuntal

1. Asegurarse de que la barra de tiro no interfiere con el accesorio. Si es necesario, mover la barra de tiro hacia adelante o retirarla. Compruebe si hay otros puntos posibles de interferencia.

causym ATENCION: No permanezca parado entre el tractor y el apero, a menos que esté firmemente accionado el bloqueo de estacionamiento.

causym ATENCION: Evite el movimiento inesperado del enganche colocando la palanca de control de carga hacia adelante (posición desconectada) antes de conectar el accesorio al enganche.

IMPORTANTE: Al acoplar por primera vez aperos arrastrados o suspendidos del enganche tripuntal, realizar una prueba para asegurarse de que el apero no tocará la cabina en ninguna de sus posiciones. Con los accesorios acoplados al enganche, prestar atención a la altura máxima de elevación; con los accesorios remolcados, tener cuidado al hacer virajes cerrados.

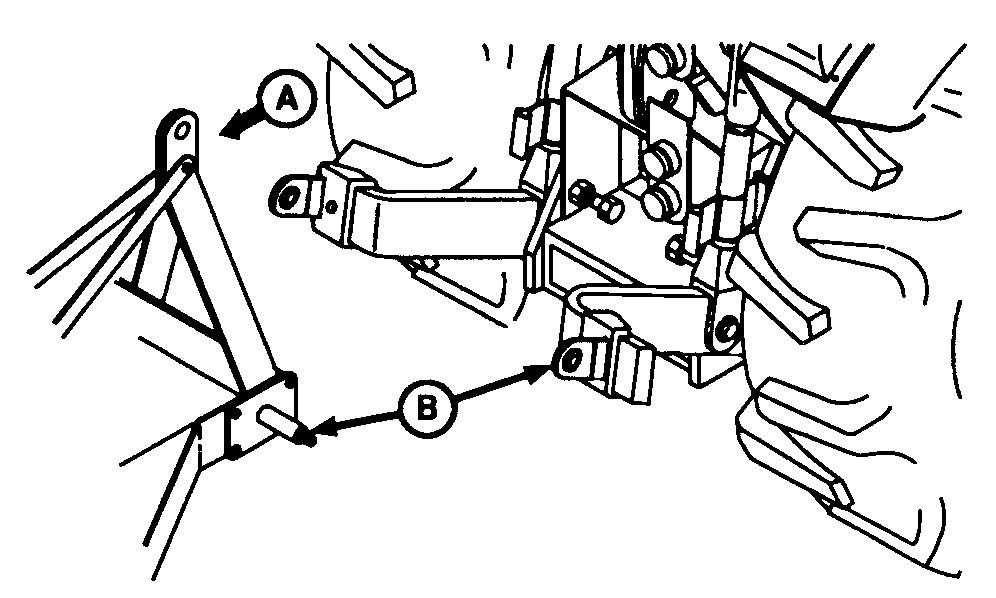

2. Hacer retroceder el tractor hacia el accesorio (A) de modo que los puntos de enganche (B) queden alineados entre sí. Coloque las palancas de la transmisión en punto muerto, accione el freno de estacionamiento y apague el motor ANTES de abandonar el asiento del tractor.

LV734

OULXA64,0000DB5 -63-24JUL07-1/3

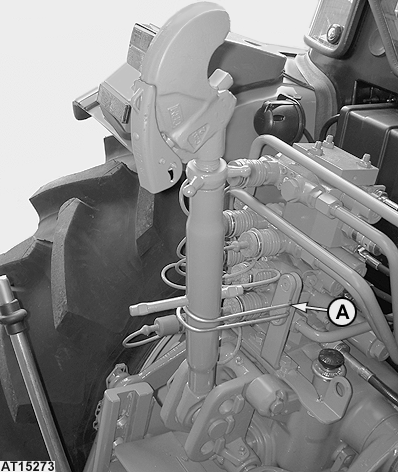

3. Para quitar el tensor central del gancho de transporte, levante la pinza de bloqueo (A).

4. Fijar el tensor central a la parte superior del mástil del accesorio.

5. Ajuste el tensor central y los tensores laterales según sea necesario; remítase a "Nivelación del enganche" en esta sección.

AT15273

OULXA64,0000DB5 -63-24JUL07-2/3

causym ATENCION: A fin de evitar lesiones o averías al enganchar aperos o equipos al enganche tripuntal, compruebe que en todo el recorrido del elevador no se produzcan interferencias, contactos o separación del eje de TDF.

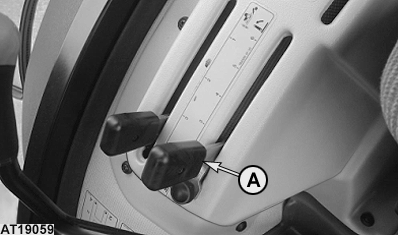

6. Con la palanca de control de profundidad (A), bajar y subir el apero lentamente, comprobando que no se producen interferencias en todo su recorrido.

AT19059

OULXA64,0000DB5 -63-24JUL07-3/3
