Ajuste del ángulo de dirección

NOTA: El tractor debe estar listo para trabajar cuando se ajusta el ángulo de dirección. Los neumáticos, guardabarros, aperos y diferentes tipos de contrapesos son factores que afectan a cada tractor de forma distinta.

El ángulo de dirección ha de ser igual en ambos lados.

causym ATENCION: El motor debe estar parado para llevar a cabo el ajuste. ¡RIESGO DE APLASTAMIENTO!

1. Elevar el frontal del tractor hasta que el eje delantero pueda oscilar dentro de sus límites.

2. Apoyar el tractor con seguridad.

3. Desplazar el lado derecho del eje hacia arriba hasta que alcance el tope.

4. Girar la dirección hasta los topes en ambas direcciones.

5. Medir la distancia entre las ruedas y los otros componentes.

IMPORTANTE: Es necesario mantener una distancia de al menos 25 mm (1 in.) para poder trabajar en cualquier circunstancia.

6. De ser necesario, aflojar la contratuerca (B) y ajustar la distancia mínima a 25 mm (1 in.) mediante el tornillo (A).

7. Apretar la contratuerca con el par de apriete especificado.

Valor especificado

Eje delantero sin tracción delantera -Par de apriete 56 N·m 41 lb-ft
Eje delantero con tracción delantera -Par de apriete 125 N·m 92 lb-ft

8. Repetir este procedimiento en el lado izquierdo.

LV655

Eje delantero sin tracción delantera

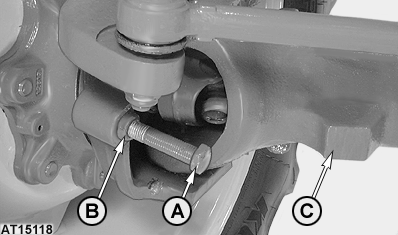

AT15118

Eje delantero con tracción delantera


A-Tornillo de ajuste
B-Contratuerca
C-Tope

OULXA64,0000DBD -63-23SEP03-1/1
