Toma de siete terminales para el remolque

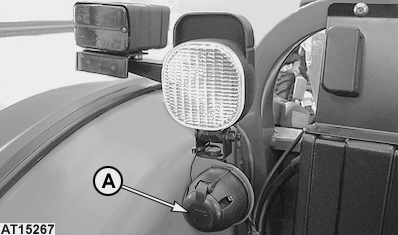

La toma (A) permite la conexión de luces, intermitentes y otros equipos eléctricos en un remolque o apero. Use siempre las luces adicionales de los aperos suspendidos, si estos ocultan los intermitentes y demás luces de la parte trasera del tractor.
NOTA:
Se pueden obtener enchufes adecuados a través del concesionario John Deere.

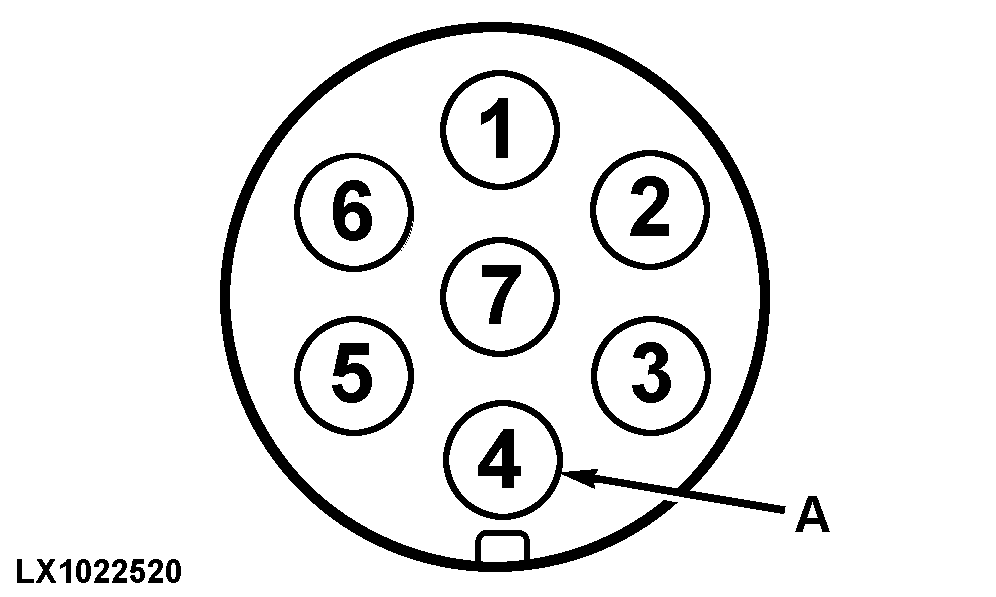

| Conexión |
Función |
Color del cable |
| |
|
|
| 1 |
Intermitente izquierdo |
Azul claro/negro |
| 2 |
Luz de freno derecha |
Rojo |
| 3 |
Conexión a masa |
Negro |
| 4 |
Intermitente derecho |
Azul claro |
| 5 |
Luz trasera derecha y luz de matrícula |
Amarillo |
| 6 |
Luz de freno izquierda |
Rojo |
| 7 |
Luz trasera izquierda |
Amarillo/negro |
|
