Ajuste del varillaje del embrague de la TDF

1. Retirar el pasador de retención (B) del varillaje del embrague de la TDF.

2. Aflojar la contratuerca (C).

3. Ajustar la longitud de la varilla (E) de modo que el pasador de retención (B) pueda insertarse con la varilla tirada hacia adelante y el brazo tirado hacia atrás para eliminar la holgura. Alargar la varilla (E) girando 1/2 vuelta la horquilla (F) para dar un poco de holgura a la palanca.

4. Reinstalar el pasador de retención (B) y apretar la contratuerca (C).

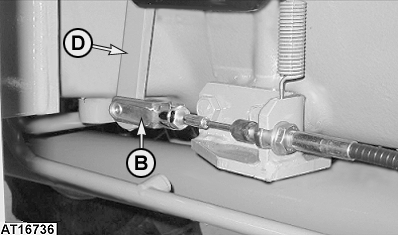

B-Pasador de retención
C-Tuerca de bloqueo
D-Brazo
E-Biela
F-Horquilla

M46418A
AT16736

OULXA64,00010BF -63-20JUL04-1/1
