Pantalla digital - Cambio de programa (si está equipado)

La fecha indicada por la pantalla digital depende de la configuración del tractor:

- Tipo de motor (3 ó 4 cilindros)

- Tipo de transmisión (12/12 ó 24/24 velocidades)

- Régimen de TDF (540/540E o 540/1.000 r/min)

- Tamaño de neumático

Si cambia alguno de estos factores (p. ej., el tamaño de los neumáticos), también se debe modificar el número de programa.

Remítase a la siguiente tabla para el número de programa apropiado.

Ejemplo:

Configuración actual del tractor:

  • 3 cil., 12/12 velocidades, TDF 540/540E y ruedas traseras 12.4-28
  • Número de programa correspondiente: 31

Cambio:

  • Nueva medida de neumático: 14.9 - 28
  • Nuevo número de programa correspondiente: 27

Cómo cambiar el número de programa:

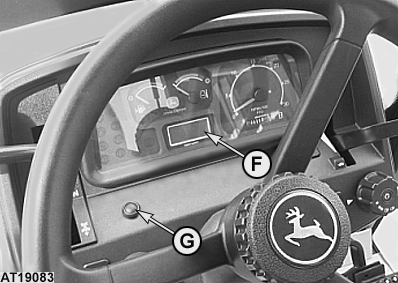

1. Con la llave de contacto en posición OFF mantenga pulsada la tecla de programa (G), y gire la llave a la derecha hasta la primera posición.
2. Suelte la tecla. La pantalla (F) mostrará SET (introducir).
3. Pulsando la tecla de programación (G) pasar por las opciones del menú "Tipo de motor, transmisión y velocidad de TDF".
4. En la pantalla aparece un "0". Pulsar la tecla de programación (G) hasta que el primer dígito del número requerido se visualice en pantalla.
5. Confirmar el número pulsando la tecla de programación (G) durante 2 segundos. Continuar con otros dígitos hasta que el número requerido aparezca en pantalla.
6. Después de confirmar el último dígito, la pantalla mostrará OFF (desconectado).
7. Girar la llave de contacto a la posición desconectada.

AT19083
AT1258

OULXA64,00010D0 -63-31JUL07-1/7

El cambio del número de programa se ha realizado.

OULXA64,00010D0 -63-31JUL07-2/7

Cambio de programa - Sólo para la transmisión de 24/12 velocidades

1. Con la llave de contacto en posición OFF mantenga pulsadas las teclas de programación (A) y (B) simultáneamente y gire la llave a la derecha hasta la primera posición.
2. Suelte las teclas de programación.

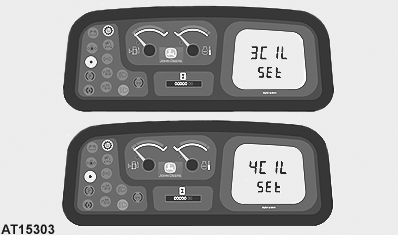

3. Establezca el número de cilindros pulsando la tecla de programación (A).
4. Pulse la tecla de programación (B) para confirmarlo.

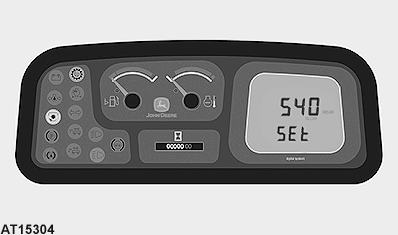

5. Establezca la velocidad de la TDF pulsando la tecla de programación (A).
6. Pulse la tecla de programación (B) para confirmarlo.

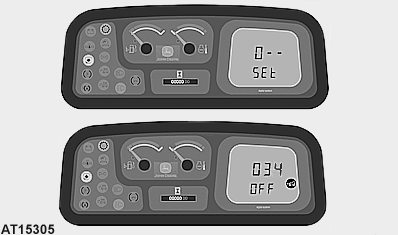

7. Establezca el número de programa pulsando la tecla de programación (A). Vea la siguiente tabla.

Por ejemplo:

034 - para un tractor de tipo F o V de 4 cilindros equipado con transmisión de 24/12 velocidades, neumáticos 13.6 R28 o 380/70 R28 y TDF de velocidad 540 o 540E.


8. Pulse la tecla de programación (B) para confirmarlo.
9. Quitar la llave de contacto para finalizar la configuración.

AT15298
AT15303
AT15304
AT15305

OULXA64,00010D0 -63-31JUL07-3/7

NO. TIPO TRANSMISIÓN NEUMÁTICOS TRASEROS ÍNDICE RADIO km/h a 2.300 r/min TDF VELOCIDAD LENTA TDF VELOCIDAD RÁPIDA
0 a 23 no para tractores de tipo F y V
24 Tractores de tipo F y V de 24/24 y 4 cil. 14.9 R28 y 420/70 R28 640 40 540 540E
24 Tractores de tipo F y V de 24/12 y 4 cil. 14.9 R28 y 420/70 R28 640 40 540 540E
25 Tractores de tipo F y V de 12/12 y 4 cil. 14.9 R28 y 420/70 R28 640 30 540 540E
26 Tractores de tipo F y V de 24/24 y 3 cil. 14.9 R28 y 420/70 R28 640 40 540 540E
26 Tractores de tipo F y V de 24/12 y 3 cil. 14.9 R28 y 420/70 R28 640 40 540 540E
27 Tractores de tipo F y V de 12/12 y 3 cil. 14.9 R28 y 420/70 R28 640 30 540 540E
28 Tractores de tipo F y V de 24/24 y 4 cil. 12.4 R28 y 420/70 R24 y 14.9 R24 590 40 540 540E
28 Tractores de tipo F y V de 24/12 y 4 cil. 12.4 R28 y 420/70 R24 y 14.9 R24 590 40 540 540E
29 Tractores de tipo F y V de 12/12 y 4 cil. 12.4 R28 y 420/70 R24 y 14.9 R24 590 40 540 540E
30 Tractores de tipo F y V de 24/24 y 3 cil. 12.4 R28 y 420/70 R24 y 14.9 R24 590 40 540 540E
30 Tractores de tipo F y V de 24/12 y 3 cil. 12.4 R28 y 420/70 R24 y 14.9 R24 590 40 540 540E
31 Tractores de tipo F y V de 12/12 y 3 cil. 12.4 R28 y 420/70 R24 y 14.9 R24 590 30 540 540E
32 Tractores de tipo F y V de 24/24 y 4 cil. 13.6 R28 y 380/70 R28 610 40 540 540E
33 Tractores de tipo F y V de 12/12 y 4 cil. 13.6 R28 y 380/70 R28 610 30 540 540E
34 Tractores de tipo F y V de 24/24 y 3 cil. 13.6 R28 y 380/70 R28 610 40 540 540E
34 Tractores de tipo F y V de 24/12 y 3 cil. 13.6 R28 y 380/70 R28 610 40 540 540E
35 Tractores de tipo F y V de 12/12 y 3 cil. 13.6 R28 y 380/70 R28 610 30 540 540E
36 Tractores de tipo F y V de 24/24 y 4 cil. 9.5 R28 545 40 540 540E
36 Tractores de tipo F y V de 24/12 y 4 cil. 9.5 R28 545 40 540 540E
37 Tractores de tipo F y V de 12/12 y 4 cil. 9.5 R28 545 40 540 540E
38 Tractores de tipo F y V de 24/24 y 3 cil. 9.5 R28 545 40 540 540E
38 Tractores de tipo F y V de 24/12 y 3 cil. 9.5 R28 545 40 540 540E
39 Tractores de tipo F y V de 12/12 y 3 cil. 9.5 R28 545 30 540 540E
40 Tractores de tipo F y V de 24/24 y 4 cil. 12.4 R24 y 360/70 R24 540 40 540 540E
40 Tractores de tipo F y V de 24/12 y 4 cil. 12.4 R24 y 360/70 R24 540 40 540 540E



OULXA64,00010D0 -63-31JUL07-4/7

41 Tractores de tipo F y V de 12/12 y 4 cil. 12.4 R24 y 360/70 R24 540 40 540 540E
42 Tractores de tipo F y V de 24/24 y 3 cil. 12.4 R24 y 360/70 R24 540 40 540 540E
42 Tractores de tipo F y V de 24/12 y 3 cil. 12.4 R24 y 360/70 R24 540 40 540 540E
43 Tractores de tipo F y V de 12/12 y 3 cil. 12.4 R24 y 360/70 R24 540 30 540 540E
44 Tractores de tipo F y V de 24/24 y 4 cil. 13.6 R24 y 380/70 R24 560 40 540 540E
44 Tractores de tipo F y V de 24/12 y 4 cil. 13.6 R24 y 380/70 R24 560 40 540 540E
45 Tractores de tipo F y V de 12/12 y 4 cil. 13.6 R24 y 380/70 R24 560 40 540 540E
46 Tractores de tipo F y V de 24/24 y 3 cil. 13.6 R24 y 380/70 R24 560 40 540 540E
46 Tractores de tipo F y V de 24/12 y 3 cil. 13.6 R24 y 380/70 R24 560 40 540 540E
47 Tractores de tipo F y V de 12/12 y 3 cil. 13.6 R24 y 380/70 R24 560 30 540 540E
48 Tractores de tipo F y V de 24/24 y 4 cil. 11.2 R28 565 40 540 540E
48 Tractores de tipo F y V de 24/12 y 4 cil. 11.2 R28 565 40 540 540E
49 Tractores de tipo F y V de 12/12 y 4 cil. 11.2 R28 565 40 540 540E



OULXA64,00010D0 -63-31JUL07-5/7

NO. TIPO TRANSMISIÓN NEUMÁTICOS TRASEROS ÍNDICE RADIO km/h a 2.300 r/min TDF VELOCIDAD LENTA TDF VELOCIDAD RÁPIDA
50 Tractores de tipo F y V de 24/12 y 3 cil. 11.2 R28 565 40 540 540E
51 Tractores de tipo F y V de 12/12 y 3 cil. 11.2 R28 565 30 540 540E
52 Tractores de tipo F y V de 24/24 y 4 cil. 380/70 R20 510 40 540 540E
52 Tractores de tipo F y V de 24/12 y 4 cil. 380/70 R20 510 40 540 540E
53 Tractores de tipo F y V de 12/12 y 4 cil. 380/70 R20 510 40 540 540E
54 Tractores de tipo F y V de 24/24 y 3 cil. 380/70 R20 510 40 540 540E
54 Tractores de tipo F y V de 24/12 y 3 cil. 380/70 R20 510 40 540 540E
55 Tractores de tipo F y V de 12/12 y 3 cil. 380/70 R20 510 30 540 540E
56 Tractores de tipo F y V de 24/24 y 4 cil. 13.6 R28 TURF 585 40 540 540E
56 Tractores de tipo F y V de 24/12 y 4 cil. 13.6 R28 TURF 585 40 540 540E
57 Tractores de tipo F y V de 12/12 y 4 cil. 13.6 R28 TURF 585 40 540 540E
58 Tractores de tipo F y V de 24/24 y 3 cil. 13.6 R28 TURF 585 40 540 540E
58 Tractores de tipo F y V de 24/12 y 3 cil. 13.6 R28 TURF 585 40 540 540E
59 Tractores de tipo F y V de 12/12 y 3 cil. 13.6 R28 TURF 585 30 540 540E
60 a 89 no para tractores de tipo F y V
90 Tractores de tipo F y V de 24/24 y 4 cil. 14.9 R28 y 420/70 R28 640 40 540 1000
91 Tractores de tipo F y V de 12/12 y 4 cil. 14.9 R28 y 420/70 R28 640 30 540 1000
92 Tractores de tipo F y V de 24/24 y 3 cil. 14.9 R28 y 420/70 R28 640 40 540 1000
93 Tractores de tipo F y V de 12/12 y 3 cil. 14.9 R28 y 420/70 R28 640 30 540 1000
94 Tractores de tipo F y V de 24/24 y 4 cil. 12.4 R28 y 420/70 R24 y 14.9 R24 590 40 540 1000
95 Tractores de tipo F y V de 12/12 y 4 cil. 12.4 R28 y 420/70 R24 y 14.9 R24 590 40 540 1000
96 Tractores de tipo F y V de 24/24 y 3 cil. 12.4 R28 y 420/70 R24 y 14.9 R24 590 40 540 1000
97 Tractores de tipo F y V de 12/12 y 3 cil. 12.4 R28 y 420/70 R24 y 14.9 R24 590 30 540 1000
98 Tractores de tipo F y V de 24/24 y 4 cil. 13.6 R28 y 380/70 R28 610 40 540 1000
99 Tractores de tipo F y V de 12/12 y 4 cil. 13.6 R28 y 380/70 R28 610 30 540 1000
100 Tractores de tipo F y V de 24/24 y 3 cil. 13.6 R28 y 380/70 R28 610 40 540 1000



OULXA64,00010D0 -63-31JUL07-6/7

101 Tractores de tipo F y V de 12/12 y 3 cil. 13.6 R28 y 380/70 R28 610 30 540 1000
102 Tractores de tipo F y V de 24/24 y 4 cil. 9.5 R28 545 40 540 1000
103 Tractores de tipo F y V de 12/12 y 4 cil. 9.5 R28 545 40 540 1000
104 Tractores de tipo F y V de 24/24 y 3 cil. 9.5 R28 545 40 540 1000
105 Tractores de tipo F y V de 12/12 y 3 cil. 9.5 R28 545 30 540 1000
106 Tractores de tipo F y V de 24/24 y 4 cil. 12.4 R24 y 360/70 R24 540 40 540 1000
107 Tractores de tipo F y V de 12/12 y 4 cil. 12.4 R24 y 360/70 R24 540 40 540 1000
108 Tractores de tipo F y V de 24/24 y 3 cil. 12.4 R24 y 360/70 R24 540 40 540 1000
109 Tractores de tipo F y V de 12/12 y 3 cil. 12.4 R24 y 360/70 R24 540 30 540 1000
110 Tractores de tipo F y V de 24/24 y 4 cil. 13.6 R24 y 380/70 R24 560 40 540 1000
111 Tractores de tipo F y V de 12/12 y 4 cil. 13.6 R24 y 380/70 R24 560 40 540 1000
112 Tractores de tipo F y V de 24/24 y 3 cil. 13.6 R24 y 380/70 R24 560 40 540 1000
113 Tractores de tipo F y V de 12/12 y 3 cil. 13.6 R24 y 380/70 R24 560 30 540 1000
114 Tractores de tipo F y V de 24/24 y 4 cil. 11.2 R28 565 40 540 1000
115 Tractores de tipo F y V de 12/12 y 4 cil. 11.2 R28 565 40 540 1000
116 Tractores de tipo F y V de 24/24 y 3 cil. 11.2 R28 565 40 540 1000
117 Tractores de tipo F y V de 12/12 y 3 cil. 11.2 R28 565 30 540 1000
118 Tractores de tipo F y V de 24/24 y 4 cil. 380/70 R20 510 40 540 1000
119 Tractores de tipo F y V de 12/12 y 4 cil. 380/70 R20 510 40 540 1000
120 Tractores de tipo F y V de 24/24 y 3 cil. 380/70 R20 510 40 540 1000
121 Tractores de tipo F y V de 12/12 y 3 cil. 380/70 R20 510 30 540 1000
122 Tractores de tipo F y V de 24/24 y 4 cil. 13.6 R28 TURF 585 40 540 1000
123 Tractores de tipo F y V de 12/12 y 4 cil. 13.6 R28 TURF 585 40 540 1000
124 Tractores de tipo F y V de 24/24 y 3 cil. 13.6 R28 TURF 585 40 540 1000
125 Tractores de tipo F y V de 12/12 y 3 cil. 13.6 R28 TURF 585 30 540 1000
126 a 131 no para tractores de tipo F y V
