Comprobación del recorrido libre del pedal de embrague

1. Pise el pedal del embrague para averiguar hasta dónde llega antes de notar resistencia.

2. Mida la distancia (X) de la holgura. El pedal debe tener una holgura de 25-30 mm (0,98-1,18 pulg.).

3. Para ajustarla, afloje los tornillos (A) y retire la tapa (B).

4. Afloje la contratuerca (D), desenganche y quite la pinza.

5. Gire la horquilla (C) según sea necesario.

6. Después de haber hecho el ajuste, vuelva a colocar la pinza y compruebe la holgura del pedal.

7. Al accionar el pedal del embrague, éste debe alcanzar la posición de tope (F) antes de que la palanca (E) alcance el suyo.

8. Cuando la holgura sea la adecuada, apriete la contratuerca (D).

9. Vuelva a colocar la tapa (B) con los tornillos (A).

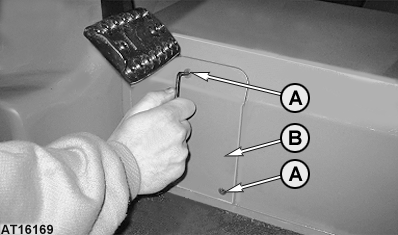

AT16169

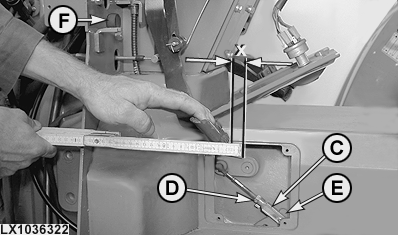

LX1036322


A-Tornillo
B-Tapa
C-Horquilla
D-Contratuerca
E-Palanca
F-Tope
X-Distancia de la holgura

OULXA64,000199D -63-29AUG06-1/1
