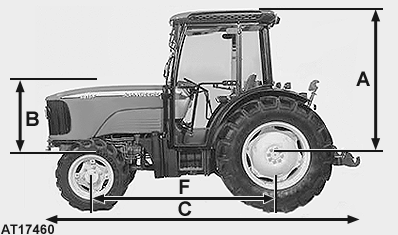

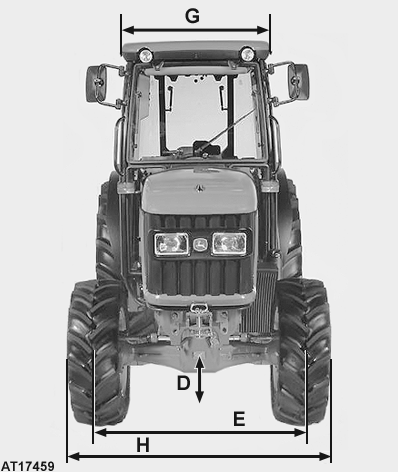

Dimensiones, Tractores tipo F

AT17459
AT17460

(A) Centro del eje trasero a parte superior de: Unidad 5215F 5315F 5515F 5615F
· techo de cabina... mm
(in.)		 1677
(66.02)		 1677
(66.02)		 1677
(66.02)		 1677
(66.02)
· Arco de seguridad de 2 postes extendida... mm
(in.)		 1677
(66.02)		 1677
(66.02)		 1901
(74.84)		 1901
(74.84)
· Luz de aviso giratoria... mm
(in.)		 + 250
+ (9.84)		 + 250
+ (9.84)		 + 250
+ (9.84)		 + 250
+ (9.84)
· Manual del Operador... mm
(in.)		 913
35.95)		 913
35.95)		 913
35.95)		 913
35.95)



(B) Centro del eje delantero a parte superior de: Unidad 5215F 5315F 5515F 5615F
· volante de dirección... mm
(in.)		 880
(34.65)		 880
(34.65)		 880
(34.65)		 880
(34.65)



(C) Largo total: Unidad 5215F 5315F 5515F 5615F
· sin contrapesos base... mm
(in.)		 3423
(134.76)		 3423
(134.76)		 3550
(139.76)		 3550
(139.76)



(D) Separación del suelo (mínima): Unidad 5215F 5315F 5515F 5615F
· eje frontal central con doble tracción... mm
(in.)		 275
(10.83)		 275
(10.83)		 275
(10.83)		 275
(10.83)
· eje frontal central con tracción simple... mm
(in.)		 345
(13.58)		 345
(13.58)		 345
(13.58)		 345
(13.58)



OULXA64,0001B37 -63-20JUL07-1/2

(E) Anchos de vía: Unidad 5215F 5315F 5515F 5615F
· eje frontal con doble tracción... mm
(in.)		 1031 - 1295
(40.59 - 50.98)		 1031 - 1295
(40.59 - 50.98)		 1031 - 1295
(40.59 - 50.98)		 1031 - 1295
(40.59 - 50.98)
· eje trasero... mm
(in.)		 964 - 1645
(37.95 - 64.80)		 964 - 1645
(37.95 - 64.80)		 964 - 1645
(37.95 - 64.80)		 964 - 1645
(37.95 - 64.80)



(F) Distancia entre ejes: Unidad 5215F 5315F 5515F 5615F
· eje sin TDM... mm
(in.)		 1950
(76.77)		 1950
(76.77)		 2078
(81.81)		 2078
(81.81)
· eje con TDM... mm
(in.)		 1960
(77.17)		 1960
(77.17)		 2088
(82.20)		 2088
(82.20)



(G) Ancho de cabina: Unidad 5215F 5315F 5515F 5615F
· Altura del guardabarros... mm
(in.)		 1030
(40.55)		 1030
(40.55)		 1030
(40.55)		 1030
(40.55)
· en la parte superior del techo... mm
(in.)		 1010
(39.76)		 1010
(39.76)		 1010
(39.76)		 1010
(39.76)



(H) Ancho mínimo: Unidad 5215F 5315F 5515F 5615F
· Ancho total... mm
(in.)		 1330a
(52.36)		 1330a
(52.36)		 1330a
(52.36)		 1330a
(52.36)
· ancho total de guardabarros a guardabarros sin extensión... mm
(in.)		 1050
(41.34)		 1050
(41.34)		 1050
(41.34)		 1050
(41.34)
· ancho total de guardabarros a guardabarros con extensión... mm
(in.)		 1370
(53.94)		 1370
(53.94)		 1370
(53.94)		 1370
(53.94)
· guardabarros a guardabarros entre neumáticos... mm
(in.)		 540
(21.26)		 540
(21.26)		 540
(21.26)		 540
(21.26)
· brida y brida trasera... mm
(in.)		 1240
(48.82)		 1240
(48.82)		 1240
(48.82)		 1240
(48.82)
· brida a brida eje frontal sin TDM... mm
(in.)		 1115 - 1515
(43.90 - 59.65)		 1115 - 1515
(43.90 - 59.65)		 1115 - 1515
(43.90 - 59.65)		 1115 - 1515
(43.90 - 59.65)
· brida a brida eje trasero sin TDM... mm
(in.)		 1155
(45.47)		 1155
(45.47)		 1155
(45.47)		 1155
(45.47)
· ancho total de eje frontal con cubos... mm
(in.)		 1315
(51.77)		 1315
(51.77)		 1315
(51.77)		 1315
(51.77)
acon neumáticos traseros 12.4 R24 y neumáticos delanteros 7.50-16; ajuste del ancho de vía = 1018 mm (40.08 in.)



OULXA64,0001B37 -63-20JUL07-2/2
