Dimensiones, Tractores tipo V
|
|

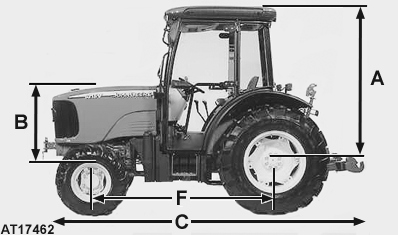

| (A) Centro del eje trasero a parte superior de: | Unidad | 5215V | 5315V | 5515V | 5615V |
|---|---|---|---|---|---|
| · techo de cabina... | mm (in.) |
1677 (66.02) |
1677 (66.02) |
1677 (66.02) |
1677 (66.02) |
| · Arco de seguridad de 2 postes extendida... | mm (in.) |
1677 (66.02) |
1677 (66.02) |
1901 (74.84) |
1901 (74.84) |
| · Luz de aviso giratoria... | mm (in.) |
+ 250 + (9.84) |
+ 250 + (9.84) |
+ 250 + (9.84) |
+ 250 + (9.84) |
| · Manual del Operador... | mm (in.) |
913 35.95) |
913 35.95) |
913 35.95) |
913 35.95) |
| (B) Centro del eje delantero a parte superior de: | Unidad | 5215V | 5315V | 5515V | 5615V |
|---|---|---|---|---|---|
| · volante de dirección... | mm (in.) |
880 (34.65) |
880 (34.65) |
880 (34.65) |
880 (34.65) |
| (C) Longitud total: | Unidad | 5215V | 5315V | 5515V | 5615V |
|---|---|---|---|---|---|
| · sin contrapesos base... | mm (in.) |
3423 (134.76) |
3423 (134.76) |
3550 (139.76) |
3550 (139.76) |
| (D) Separación del suelo (mínima): | Unidad | 5215V | 5315V | 5515V | 5615V |
|---|---|---|---|---|---|
| · eje frontal central con doble tracción... | mm (in.) |
227 (8.94) |
227 (8.94) |
227 (8.94) |
227 (8.94) |
OULXA64,0001B39 -63-23JUL07-1/2 |
| (E) Anchos de vía: | Unidad | 5215V | 5315V | 5515V | 5615V |
|---|---|---|---|---|---|
| · eje frontal con doble tracción... | mm (in.) |
975 - 1152 (38.39 - 45.35) |
975 - 1152 (38.39 - 45.35) |
975 - 1152 (38.39 - 45.35) |
975 - 1152 (38.39 - 45.35) |
| · eje trasero... | mm (in.) |
896 - 1160 (35.28 - 45.67) |
896 - 1160 (35.28 - 45.67) |
896 - 1160 (35.28 - 45.67) |
896 - 1160 (35.28 - 45.67) |
| (F) Distancia entre ejes: | Unidad | 5215V | 5315V | 5515V | 5615V |
|---|---|---|---|---|---|
| · eje sin TDM... | mm (in.) |
1950 (76.77) |
1950 (76.77) |
2078 (81.81) |
2078 (81.81) |
| · eje con TDM... | mm (in.) |
1960 (77.17) |
1960 (77.17) |
2088 (82.20) |
2088 (82.20) |

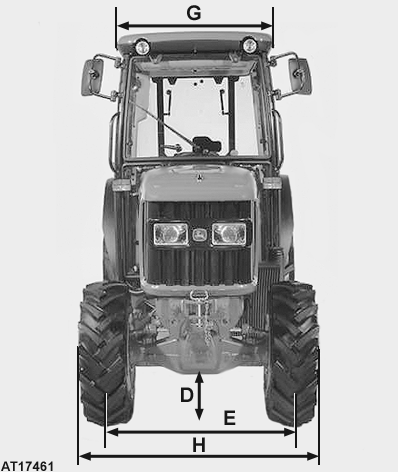

| (G) Ancho de cabina: | Unidad | 5215V | 5315V | 5515V | 5615V |
|---|---|---|---|---|---|
| · Altura del guardabarros... | mm (in.) |
1030 (40.55) |
1030 (40.55) |
1030 (40.55) |
1030 (40.55) |
| · en la parte superior del techo... | mm (in.) |
1010 (39.76) |
1010 (39.76) |
1010 (39.76) |
1010 (39.76) |
| (H) Ancho mínimo: | Unidad | 5215V | 5315V | 5515V | 5615V |
|---|---|---|---|---|---|
| · Ancho total... | mm (in.) |
1050a / 1150b (32.17)a / (34.33)b |
1050a / 1150b (32.17)a / (34.33)b |
1050a / 1150b (32.17)a / (34.33)b |
1050a / 1150b (32.17)a / (34.33)b |
| · ancho total de guardabarros a guardabarros sin extensión... | mm (in.) |
1050 (41.34) |
1050 (41.34) |
1050 (41.34) |
1050 (41.34) |
| · ancho total de guardabarros a guardabarros con extensión... | mm (in.) |
1370 (53.94) |
1370 (53.94) |
1370 (53.94) |
1370 (53.94) |
| · guardabarros a guardabarros entre neumáticos... | mm (in.) |
540 (21.26) |
540 (21.26) |
540 (21.26) |
540 (21.26) |
| · brida y brida trasera... | mm (in.) |
970 (38.19) |
970 (38.19) |
970 (38.19) |
970 (38.19) |
| · brida a brida eje frontal sin TDM... | mm (in.) |
893 (35.16) |
893 (35.16) |
893 (35.16) |
893 (35.16) |
| · brida a brida eje trasero sin TDM... | mm (in.) |
1020 40.16) |
1020 40.16) |
1020 40.16) |
1020 40.16) |
| · ancho total de eje frontal con cubos... | mm (in.) |
1120 (44.10) |
1120 (44.10) |
1120 (44.10) |
1120 (44.10) |
| acon neumáticos traseros 9.5 R28 y neumáticos delanteros 6.50-16; ajuste del ancho de vía = 817 mm (40.08 in.) (TDM) | |||||
| bcon neumáticos traseros 11.2 R24 y neumáticos delanteros 6.50-16; ajuste del ancho de vía = 872 mm (34.33 in.) (TDM) | |||||
OULXA64,0001B39 -63-23JUL07-2/2 |
