Calibración del sistema de EHS

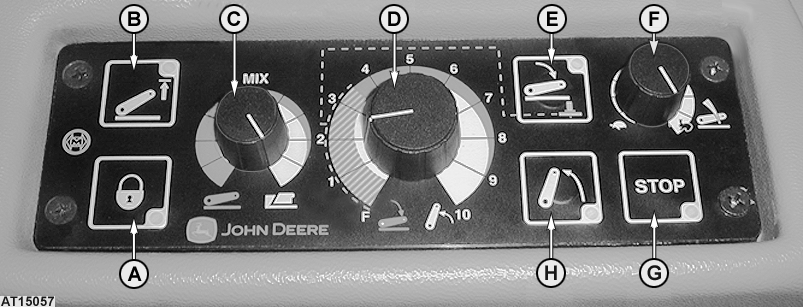

A-Botón de bloqueo de transporte (con luz roja) B-Botón de memoria de límite de altura (con luz verde)

C-Ruedecilla de control de modo D-Ruedecilla de control de profundidad

E-Botón de descenso (con luz verde) F-Ruedecilla de control de la velocidad de descenso

G-Botón de parada (con luz roja) H-Botón de alzamiento (con luz verde)

La auto-calibración del sistema del sensor del enganche eléctrico (EHS) es fundamental y permite la sincronización de los componentes del sistema. ATENCION: Durante la auto-calibración no se debe fijar ningún apero al elevador hidráulico, de lo contrario se calculan parámetros erróneos (p. ej. el apero hace contacto con la tierra antes de que el elevador hidráulico alcance su posición más baja). Auto-calibración del sistema de EHD: 1. Ponga el motor a 1000 r/min. 2. Gire la ruedecilla de control de modo (C) completamente hacia la izquierda. 3. Después que el enganche esté completamente levantado, active el interruptor de bloqueo de

transporte presionando el botón de bloqueo de transporte (A). 4. Presione al mismo tiempo el botón de alzamiento (H), el botón de descenso (E) y el botón de memoria de límite de altura. 5. Presione el botón de descenso (E). Cuando se enciende la luz roja comienza el descenso, primero lentamente y después más rápido. 6. Cuando el enganche alcance la posición más baja, presione el botón de alzamiento (H). Se apagará la luz de descenso, y se encenderá la luz de alzamiento. El enganche se moverá hacia arriba hasta que alcance la posición que el botón de memoria de límite de altura tiene almacenada. 7. Presione el botón de memoria de límite de altura (B). Se apagará la luz. La calibración ha finalizado.
