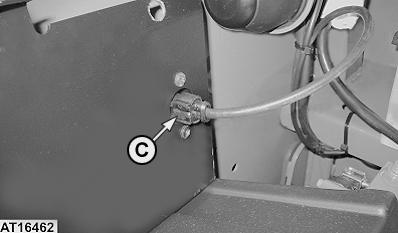

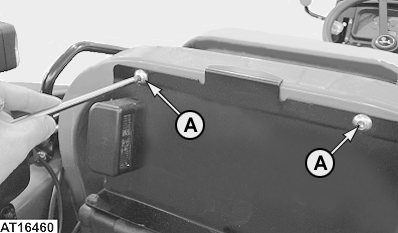

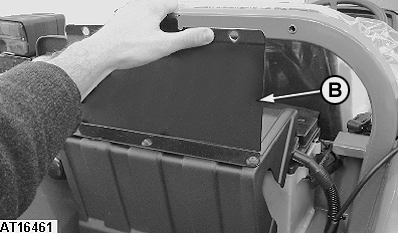

BateríaAcceso a la batería en tractores sin cabinaLa batería está ubicada en la parte trasera del tractor, tras el asiento. Para tener acceso: 1. Saque los tornillos (A).2. Retire el apoyo de placa (B) y desenchufe el conector de cables (C). |
|
SS40167,0000C3C -63-01FEB08-1/6 |
|

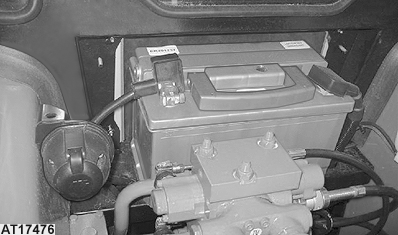

Acceso a la batería en tractores con cabina

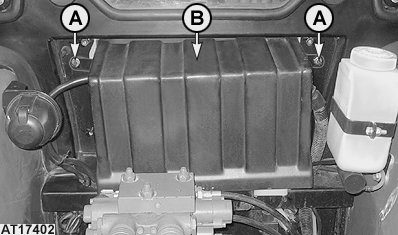

La batería está ubicada en la parte trasera del tractor. Para tener acceso: 1. Quite las tuercas (A).2. Quite la cubierta (B). |
|
SS40167,0000C3C -63-01FEB08-2/6 |
|

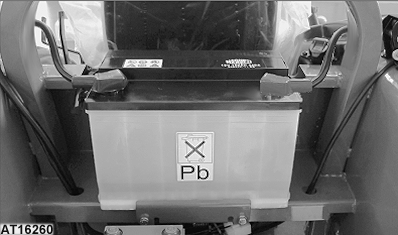

Limpieza y revisión de la batería
Limpie la batería con un paño húmedo. Limpie y apriete las conexiones, de ser necesario. No es necesario comprobar el nivel de líquido ( batería exenta de mantenimiento). |
|
SS40167,0000C3C -63-01FEB08-3/6 |
|
Extracción

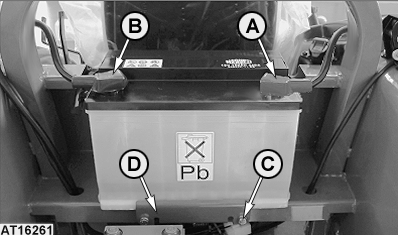

1. Afloje la tuerca que sujeta el cable negativo de la batería (masa) (B) y retire la conexión de cable. Luego, afloje la tuerca que sujeta el cable positivo (A) y retire la conexión de cable.

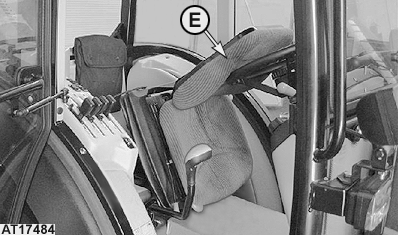

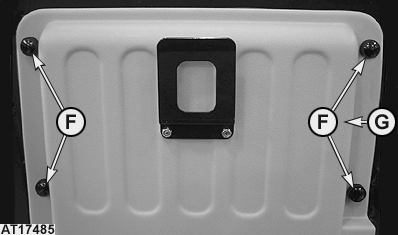

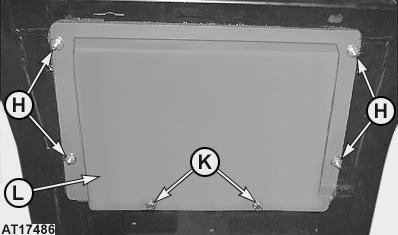

Preste atención a las inscripciones en la batería. Para evitar chispas, conecte el cable negativo (masa) por último y desconéctelo en primer lugar. 2. Sólo en tractores con cabina: NOTA: En función del equipamiento del tractor, puede ser necesario quitar la batería desde dentro de la cabina. a. Incline o mueva el asiento (E) hacia delante. b. Quite los tornillos (F) y la tapa (G). c. Quite las tuercas (H) y los tornillos (K). d. Quite la tapa (L). 3. Afloje los tornillos (C) para quitar la retención de la batería (D). 4. Levante y deslice la batería para sacarla de la bandeja. |
|
ATENCION:
Según el fabricante, puede que las conexiones de la batería estén dispuestas de formas diferentes.
SS40167,0000C3C -63-01FEB08-4/6 |
|
Mantenimiento

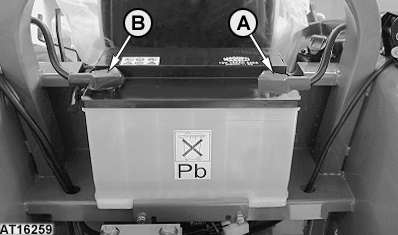

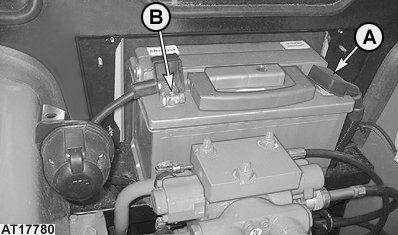

1. Limpie la batería con un paño húmedo. Mantenga todas las conexiones (A y B) limpias y ajustadas.
2. Mantenga la batería totalmente cargada, especialmente en época fría. Si se conecta un cargador de baterías, conecte el cable positivo al borne positivo (A) de la batería y, a continuación, conecte el cable negativo del cargador al borne negativo (B) de la batería. Sustitución
Preste atención a las inscripciones en la batería. Cuando sustituya la batería, use una batería John Deere o una equivalente. Especificaciones de las baterías 12 V, 100 Ah |
|
SS40167,0000C3C -63-01FEB08-5/6 |
|
Carga
En condiciones normales, no es necesario añadir electrolito a las baterías sin mantenimiento. Mantenga la batería totalmente cargada, especialmente en época fría.
1. Con el cargador apagado, conecte el cable positivo del cargador al borne positivo (A) de la batería y, a continuación, conecte el cable negativo del cargador al borne negativo (B) de la batería. 2. Encienda el cargador y recargue la batería siguiendo las instrucciones del fabricante de baterías relativas la uso de cargadores. 3. Para desconectar el cargador de la batería, apague el cargador. Separe primero el cable negativo del cargador y seguidamente el positivo. |
|
SS40167,0000C3C -63-01FEB08-6/6 |
