Comprobación del desgaste y la tensión de la correa

Tractor con tensor de correa automático

NOTA: Los sistemas de transmisión por correa equipados con tensores automáticos (por muelle) no pueden ser ajustados ni reparados.

El tensor automático de correa está diseñado para mantener la tensión correcta de la correa durante toda su vida útil. Si la tensión del muelle no está dentro de la especificación, sustituya el conjunto del tensor. Esta comprobación tiene que efectuarla su concesionario John Deere.

Comprobación del desgaste en la correa:

  • El tensor está diseñado para actuar dentro del límite de desplazamiento del brazo, marcado por los topes de fundición (A) y (B) si la longitud de la correa es correcta y sigue el recorrido correcto.
  • Revise el estado de los topes de fundición (A) y (B) en el conjunto tensor.
  • Si el tope del tensor (A) del brazo oscilante está golpeando el tope fijo (C), compruebe los soportes de montaje (alternador, tensor de correa, polea tensora, etc.) y la longitud de la correa. Sustituya la correa si es necesario.

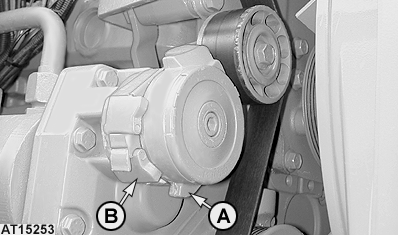

AT15253

SS40167,0000C70 -63-13FEB08-1/3

Tractor sin tensor de correa automático

Sustituya la correa si está desgastada o dañada.

IMPORTANTE: Compruebe y ajuste la tensión de la correa sólo cuando esté fría.

Compruebe la tensión de la correa empujándola en la parte entre las poleas. La correa debería ceder unos 20 mm (0.75") a 90 N (20 lbf).

IMPORTANTE: Haga palanca sólo contra el bastidor del alternador.

Ajuste la tensión aflojando los tornillos (A) y (B). Aplique fuerza al bastidor del alternador (C) hasta que la tensión de la correa sea la correcta. Apriete los tornillos.

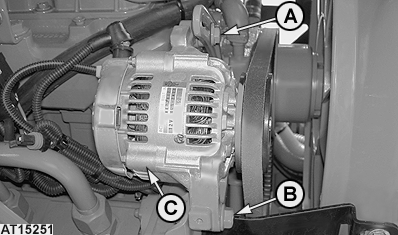

AT15251

SS40167,0000C70 -63-13FEB08-2/3

Comprobación y ajuste de la correa del compresor del A/A - Cabina

Sustituya la correa si está desgastada o dañada.

NOTA: Haga funcionar el motor cinco minutos para calentar una correa fría. Deje que una correa caliente se enfríe 15 minutos antes del ajuste.

Compruebe la tensión de la correa empujándola en la parte entre las poleas. El desvío de la correa debería estar dentro de lo especificado.

Valor especificado

Tensión de correa -Desvío 19 mm (3/4") a 89 N (20 lb-force)

Ajuste la tensión aflojando la tuerca de ajuste (C) y la contratuerca del compresor (B). Gire el tornillos de ajuste (A) hacia la derecha para apretar la correa o hacia la izquierda para aflojarla. Apriete la contratuerca del compresor y la tuerca de ajuste.

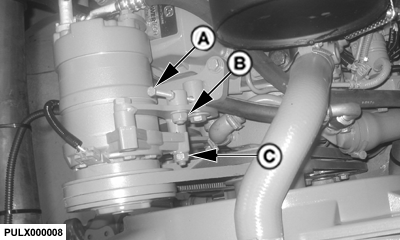

PULX000008

Se muestra el tractor de 3 cilindros


A-Tornillo de ajuste de tensión
B-contratuerca del compresor
C-Tuerca de ajuste

SS40167,0000C70 -63-13FEB08-3/3
