Velocímetro, cuentarrevoluciones y cuentahoras

El cuentarrevoluciones (A) muestra las r/min del motor, en centenas.

-En tractores equipados con tablero de instrumentos analógico, el cuentarrevoluciones muestra también el valor aproximado de las cuatro velocidades del tractor (grupo "C", 4&crossa; marcha) en relación con las revoluciones del motor.

Para una velocidad estándar de 540 r/min de la TDF, aumente la velocidad del motor hasta que la aguja esté alineada con la marca 1938 r/min (C).

Para el funcionamiento de la TDF 540E, aumente la velocidad del motor hasta que la aguja esté alineada con la marca 1648 r/min (B).

Para el funcionamiento de la TDF 1000, aumente la velocidad del motor hasta que la aguja esté alineada con la marca 1962 r/min (D).

El cuentahoras (E) muestra las horas de funcionamiento en horas enteras y décimas.

-En tractores equipados con el tablero de instrumentos analógico con pantalla digital, la velocidad de tractor y la de la TDF se muestran en la pantalla (F):

• básicamente, la pantalla muestra las velocidades del tractor
• pulse el botón (G) del tablero de instrumentos para visualizar la velocidad de la TDF trasera.

  Según qué velocidad se seleccione, también se visualizará el símbolo de la tortuga (540 r/min) o el de la liebre (540E ó 1000 r/min).

-En tractores equipados con el tablero de instrumentos digital, toda la información (velocidad de la TDF, r/min del motor) se muestra en la pantalla (H).

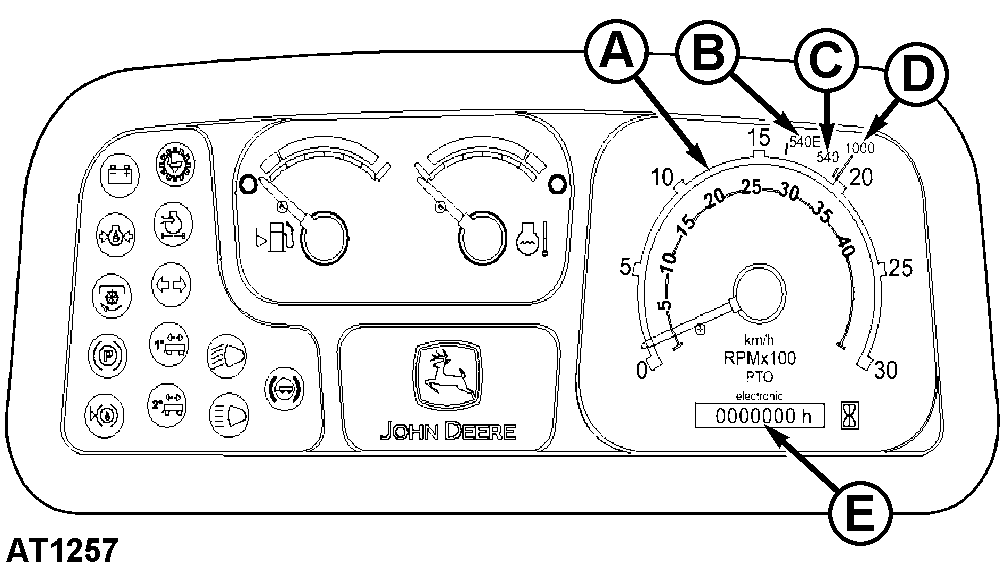

Tablero de instrumentos analógico

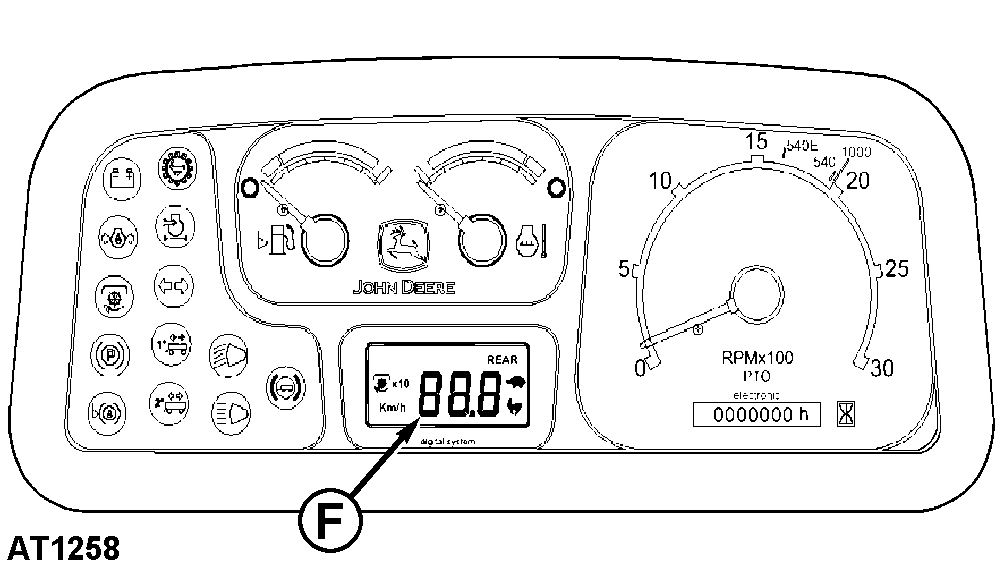

Tablero de instrumentos analógico con pantalla digital

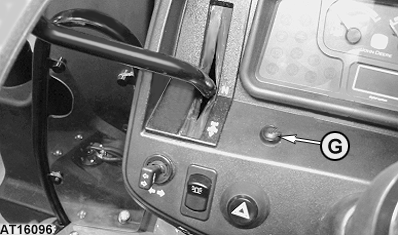

Botón de programar

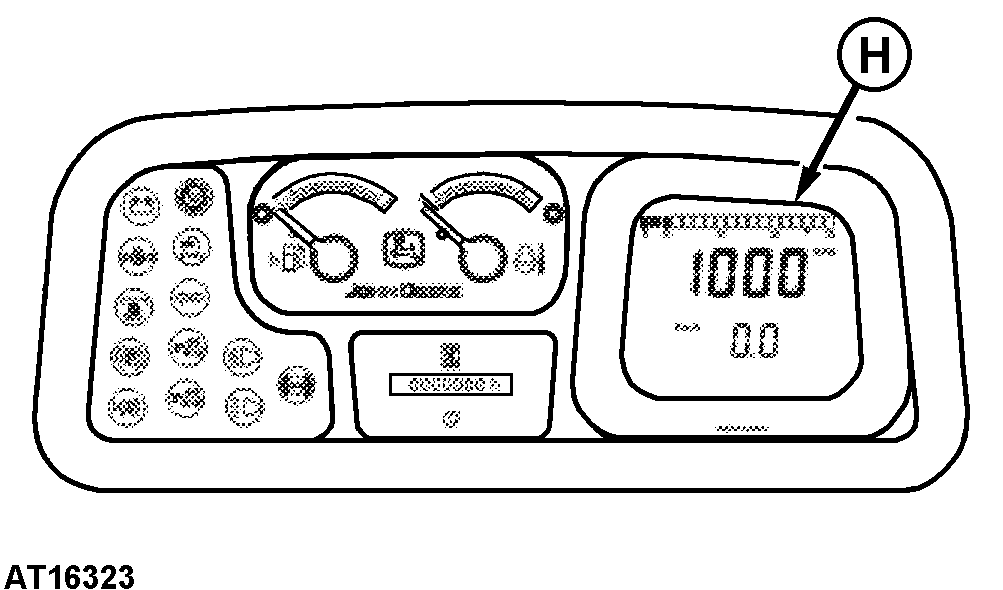

Tablero de instrumentos digital

SS40167,0000CA1 -63-22FEB08-1/2

• Todos los tractores con transmisión PowrReverser se equipan con los botones (A) y (B).

  Con el motor en marcha, puede visualizarse lo siguiente usando el botón (A):

  • Régimen del motor (r/min)
  • Régimen de la TDF (r/min)
  • Tiempo

  Con el motor en marcha, puede visualizarse lo siguiente usando el botón (B):

  • Temperatura ambiente
  • Velocidad del vehículo

  Con el motor en marcha, el reloj se ajusta usando ambos botones (A) y (B) como sigue:

  • Pulse el botón (A) hasta que se visualice la hora.
  • Pulse a la vez los botones (A) y (B) para entrar en el modo de ajuste de la hora.
  • Pulse el botón (A) para seleccionar el formato de reloj y ajuste el reloj al formato de 12 horas o al de 24 horas pulsando el botón (B) un segundo.
  • Todos los dígitos parpadean.
  • Pulse el botón (a) para ajustar las horas y el botón (B) para los minutos.
  • Guarde los ajustes pulsando los dos botones (A) y (B) a la vez durante un segundo.
  • Pulse el botón (B) para salir del modo de ajuste de la hora.

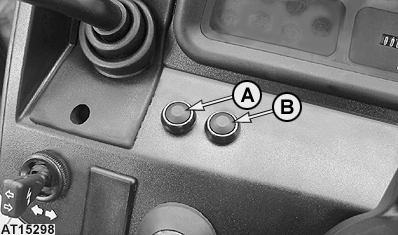

Tractores con transmisión PowrReverser

SS40167,0000CA1 -63-22FEB08-2/2
