OMER360212: Tractores 5215F/V, 5315F/V, 5515F/V y 5615F/V , Block File: SS40167_0000CA9_63

Arranque del motor

causym ATENCION: Prevención de asfixia. Los gases de escape pueden causar malestares físicos y hasta la muerte a Ud. o a otras personas.

Si el tractor debe funcionar dentro de una nave, compruebe que hay una ventilación adecuada. Emplee una extensión del tubo de escape para extraer al exterior los gases o abra las puertas y ventanas para que entre suficiente aire del exterior.

Consulte también "Evitar que la maquina se ponga en movimiento accidentalmente" en la sección "Seguridad".

NOTA: A temperaturas menores a 5°C (40°F), consulte el "Procedimiento de arranque en tiempo frío mediante el sistema de calentamiento de aire de admisión", en esta misma sección.

1. Compruebe el indicador de combustible para ver si hay suficiente combustible en el depósito.

2. Coloque la palanca de mando del enganche (A) en su posición más baja.

3. Compruebe el testigo del alternador y de la presión de aceite del motor. Los testigos deben encenderse cuando la llave de contacto se coloca en la posición "ON".

Si alguna de las luces no funciona, acuda a su concesionario John Deere.

Se muestra un tractor con cabina

SS40167,0000CA9 -63-22FEB08-1/6

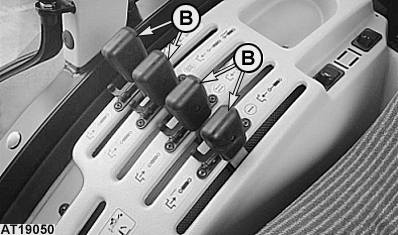

4. Coloque las palancas de VCS (B) en punto muerto.

Se muestra un tractor con cabina

SS40167,0000CA9 -63-22FEB08-2/6

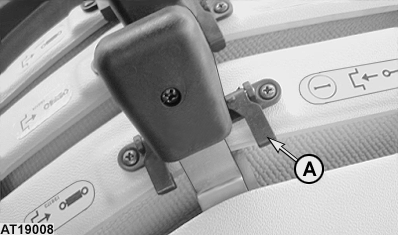

5. Los bloqueos (A) permiten fijar las palancas de mando en punto muerto.

NOTA: Accione los bloqueos (A) cuando se conduzca por carretera y cuando las palancas de mando se encuentren en punto muerto por no ser necesarias.

SS40167,0000CA9 -63-22FEB08-3/6

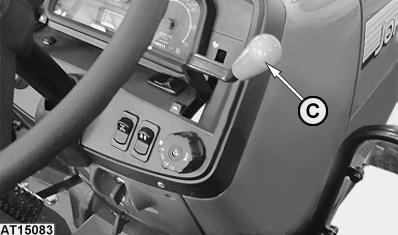

6. Ponga la palanca del acelerador de mano (C) en una velocidad media (primer tercio de su recorrido).

SS40167,0000CA9 -63-22FEB08-4/6

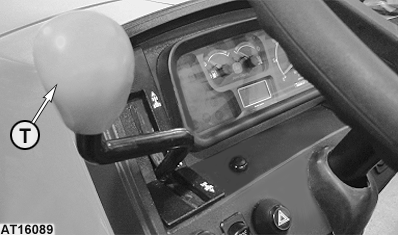

7. Lleve la palanca del inversor (T) a punto muerto.

causym ATENCION: En tractores con transmisión de 24/12 velocidades, conecte siempre el freno de estacionamiento y ponga la palanca de cambios en punto muerto antes de volver a arrancar el tractor. De lo contrario, el tractor podría moverse ligeramente incluso con la palanca del inversor en punto muerto.

NOTA: Si hay una nueva pegatina de arranque cerca de la llave de contacto, el interruptor de seguridad del arranque está en la transmisión.

NOTA: Si el tractor está equipado con interruptor de seguridad del arranque en la transmisión, la palanca de cambio de marchas tiene que estar en punto muerto o el motor no arrancará.

Palanca del inversor (de accionamiento mecánico)

AT19053

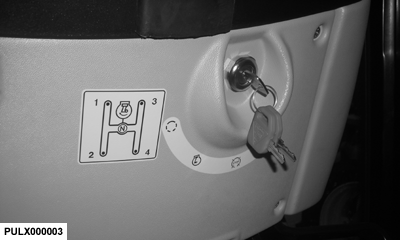

Palanca del inversor (de accionamiento eléctrico)

PULX000003

Tractores a partir del n° de serie 209159

SS40167,0000CA9 -63-22FEB08-5/6

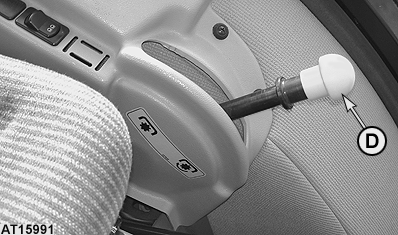

NOTA: El motor no arrancará si la palanca del embrague de la TDF (D) está en pos. conectada.

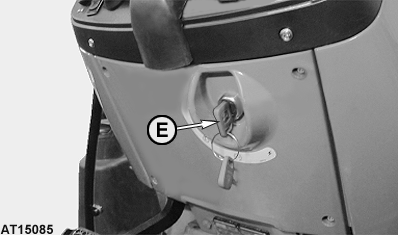

8. Gire la llave de contacto (E) a la derecha hasta el final. Suelte la llave de contacto tan pronto como arranque el motor.

IMPORTANTE: NO haga girar el motor de arranque continuadamente más de 20 segundos. Si el motor no arranca, ponga la llave de contacto en posición "cero" y espere al menos un minuto a que el motor de arranque se enfríe antes de intentarlo de nuevo.

No mueva la palanca del acelerador de mano. Tenga el motor en marcha durante unos minutos. A temperaturas inferiores a cero, prolongue el tiempo de calentamiento.

causym ATENCION: No deje nunca el motor en funcionamiento en un recinto cerrado. Asegúrese de que haya suficiente ventilación.

¡Peligro de asfixia!

SS40167,0000CA9 -63-22FEB08-6/6
