Instalación de contrapesos delanteros

IMPORTANTE: Apriete los tornillos de fijación del contrapeso base (A) a 550 N·m (405 lb-ft) y los tornillos (C) de los contrapesos delanteros (D) a 230 N·m (170 lb-ft).

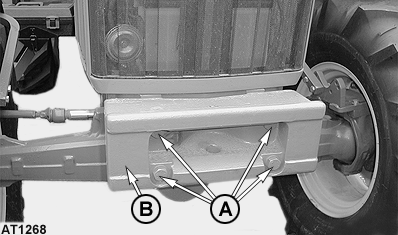

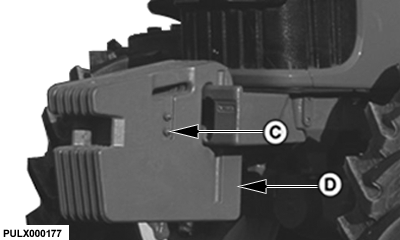

Instale el contrapeso base (B) mediante los tornillos (A) y añada contrapesos adicionales (D) según sea necesario. Fíjelos con los tornillos (C).

IMPORTANTE: Si se montan seis o más contrapesos delanteros, éstos deben colocarse de tal modo que formen un enganche.

A-Tornillos (4x)
B-Contrapeso base
C-Tornillos (2x)
D-Contrapeso delantero

SS40167,0000D04 -63-04MAR08-1/1
