Funzionamento della PTO posteriore (versione meccanica)

AGCPTJD0028-UN-21MAY13

AGCPTJD0133-UN-28MAY13

1. NOTA: Il motore non può partire se la leva della frizione della PTO è inserita.

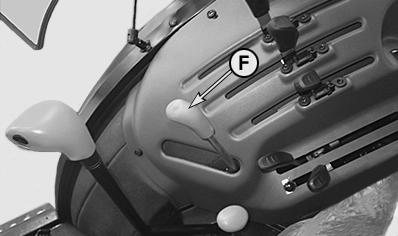

   Avviare il motore e, mediante la leva dell'acceleratore a mano (F), selezionare il regime del motore corretto per l'azionamento della PTO.

   I regimi della PTO nominali vengono ottenuti con i seguenti regimi del motore:

   PTO posteriore 540 giri/min..............	1938 giri/min
   PTO posteriore 540E giri/min..............	1648 giri/min
   PTO posteriore 1000 giri/min..............	1962 giri/min

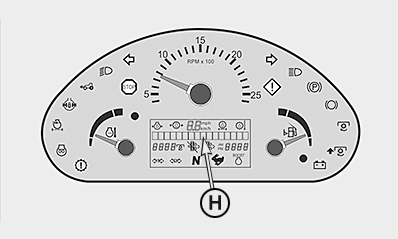

   NOTA: La lettura diretta sul display digitale (H) del valore giri/min della PTO è possibile quando la PTO è inserita.

2.
   AGCPTJD0134-UN-28MAY13

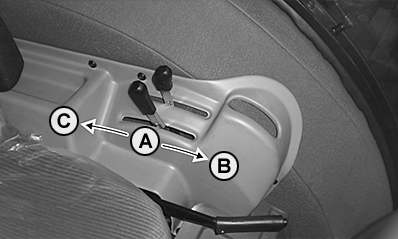

   Selezionare il regime della PTO se il trattore è dotato delle opzioni PTO 540 e 540E o 540 e 1000. Spostare la leva in avanti (B) per il funzionamento a 540 giri/min o all'indietro (C) per il funzionamento a 540E o 1000 giri/min. La posizione (A) è neutrale. Questa leva si trova sulla console di comando sinistra. Se non è in dotazione la PTO a doppio regime, questa leva non è installata.

   IMPORTANTE: La leva di selezione del regime della PTO deve essere usata solamente quando non è connessa alcuna attrezzatura alla PTO.

---




3.
   AGCPTJD0135-UN-28MAY13


   AGCPTJD0136-UN-28MAY13

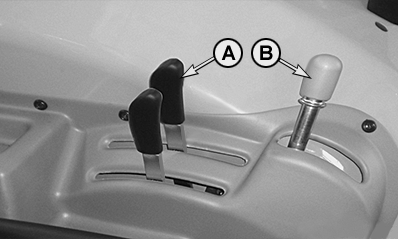

   A - Leva di selezione modo PTO

   B - Leva di innesto PTO

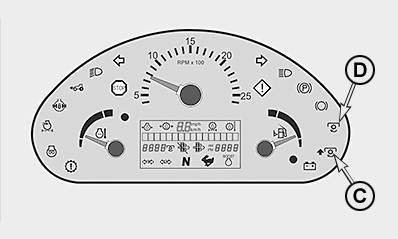

   C - Spia luminosa PTO sincronizzata

   D - Spia luminosa PTO

   Assicurarsi che la leva di selezione del modo PTO (A) ¹ sul lato posteriore sinistro sia in posizione arretrata (funzionamento PTO dipendente dal regime del motore).

---




4. Muovere in avanti la leva di innesto PTO (B) per innestare la PTO.

   La spia della PTO (D) si illumina quando la PTO viene innestata.

5. ATTENZIONE: Girare la chiave su OFF per arrestare il motore ed assicurarsi che tutti i meccanismi si siano fermati prima di procedere con la pulizia della macchina o apportare regolazioni all'attrezzatura comandata dalla PTO.

   Tirare all'indietro la leva (B) per disinnestare la PTO.

   Per il funzionamento della PTO sincronizzata, muovere in avanti la leva di selezione del modo PTO (A) ¹. Per questa operazione, il trattore deve essere arrestato. Se l'innesto non è possibile, spostare lentamente il trattore in avanti per permettere agli ingranaggi di unirsi. In tal caso, l'innesto della PTO è indipendente dalla posizione della leva di innesto della PTO (B). Se la PTO sincronizzata è innestata, la spia luminosa della PTO sincronizzata (C) si accende.

   Se il modo PTO sincronizzata è attivato, la leva di innesto della PTO (B) non ha alcun effetto.

   ATTENZIONE: Anche se la leva di innesto della PTO (B) è in posizione disinnestata, la PTO girerà quando si muove il trattore.
