Cambio dei rapporti

Cambio gamma e marcia, sdoppiatore a comando meccanico e trasmissione Hi-Lo a comando elettroidraulico:

IMPORTANTE: Per prevenire un'usura inutile, non guidare mai con il piede appoggiato sul pedale della frizione.

Per prevenire danni alla trasmissione, non eseguire cambi gamma con il trattore in movimento.

AGCPTJD0103-UN-18JUN13

AGCPTJD0108-UN-18JUN13

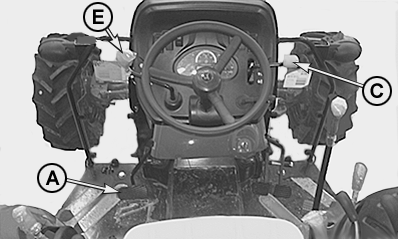

Prima di spostare la leva di cambio gamma (B) e la leva del senso di marcia (E), premere il pedale (A) della frizione e arrestare il trattore.

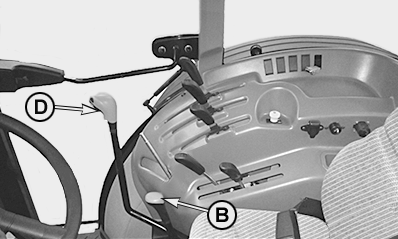

Prima di spostare la leva di cambio marcia (D), premere il pedale (A) della frizione. Le marce (1), (2), (3) e (4) possono essere cambiate mentre il trattore è in movimento.

Prima di spostare la leva (C) del cambio Hi-Lo a comando meccanico, premere il pedale (A) della frizione. I cambi Hi-Lo a comando meccanico possono essere effettuati con il trattore in movimento.

Rilasciare gradualmente il pedale della frizione onde trasmettere il carico progressivamente.

Trasmissione Hi-Lo a comando elettroidraulico¹

AT16114-UN-03AUG07

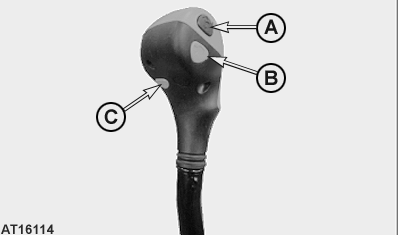

A - Velocità alta (Hi)

B - Velocità bassa (Lo)

C - Interruttore di disinnesto (solo trattori con trasmissione 24/12)

La velocità ”Hi” (alta) e ”Lo” (bassa) vengono attivate azionando l'interruttore (A) o (B), situati sulla leva di cambio marcia.

Premendo l'interruttore (C) si disinnesta la frizione ed è possibile aumentare o diminuire di marcia. Dopo aver rilasciato l'interruttore (C), la frizione è innestata.

NOTA: Non usare l'interruttore Hi-Lo per ridurre la velocità del trattore, specialmente in situazioni collinose. Utilizzare i pedali dei freni e cambiare marcia per ridurre la velocità del trattore.

Se l'interruttore Hi-Lo non funziona, arrestare e riavviare il motore. La gamma Lo verrà selezionata automaticamente dopo l'avvio del motore.

Leva del senso di marcia

AGCPTJD0105-UN-18JUN13

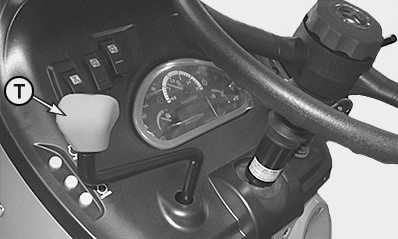

Leva del senso di marcia (ad azionamento meccanico)

AGCPTJD0106-UN-18JUN13

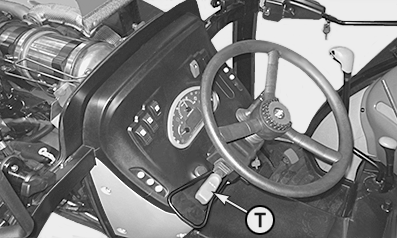

Leva del senso di marcia (ad azionamento elettrico)

La leva del senso di marcia (T) ha tre posizioni:

• Avanzamento
• Neutrale
• Retromarcia

Tenendo premuto il pedale della frizione, spostare la leva (T) dalla posizione neutrale muovendola in avanti per selezionare l'avanzamento o tirandola indietro per selezionare la retromarcia.

NOTA: La trasmissione 24/12 può essere azionata senza premere il pedale della frizione.

Per ulteriori informazioni, vedere "Cambio dei rapporti - trasmissione 24/12" in questa Sezione.
