Einstellung der Hinterräder— Stahlräder

RXA0063068
RXA0063068-UN-14OCT02

RW21374
RW21374-UN-28JUL92

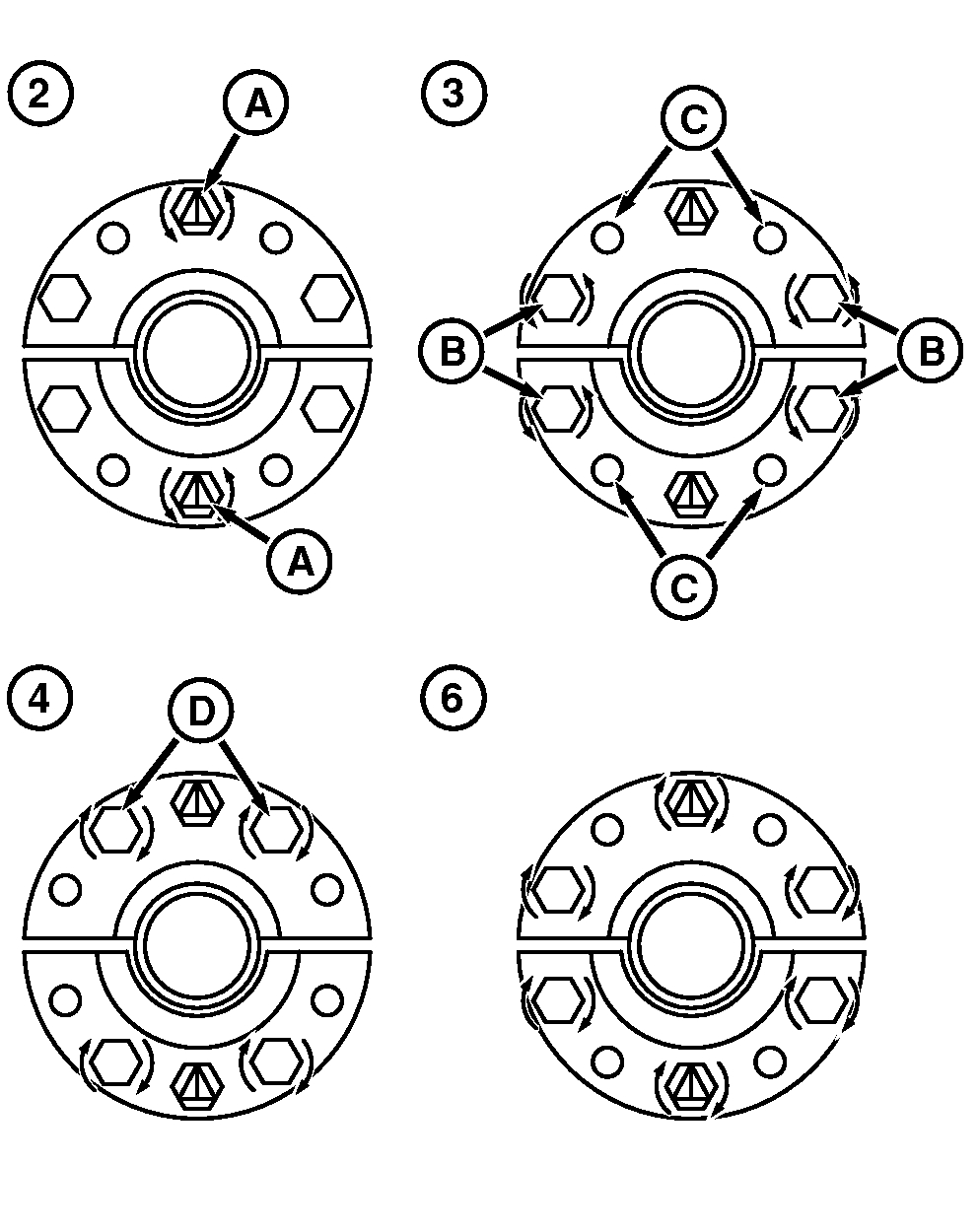

A - Mittlere Nabenschrauben

B - Schrauben der Nabenhülse

C - Bohrungen für Abdrückschrauben

D - Bohrungen für Abdrückschrauben

ACHTUNG: Verletzungen vermeiden. Den Motor niemals bei eingelegtem Gang und angehobenen Hinterrädern betreiben. Bei Traktoren mit Frontantrieb können die Vorderräder die Hinterräder von der Stütze ziehen. Der Frontantrieb muß ausgeschaltet und das Getriebe in Neutralstellung sein, um die Achse drehen zu können.

  1. Den Traktor auf ebenem Boden aufbocken und das Rad so drehen, daß die Verzahnung an der Achse nach oben zeigt.

  2. Die mittleren Nabenschrauben (A) gegen die Sicherungsmuttern lösen.

  3. Schrauben (B) der Nabenhülse entfernen. Zum Lösen der Hülsen die Schrauben der Nabenhülse in den Bohrungen (C) für Abdrückschrauben anbringen. Die Schrauben bei Bedarf mit 500—600 Nm (370—440 lb-ft) anziehen.

    HINWEIS: Mit einem schweren Hammer auf das Achsende schlagen und Kriechöl verwenden, falls die Hülsen festsitzen.

  4. Die Schrauben aus den Bohrungen (D) für Abdrückschrauben entfernen. Das Rad-Einstellwerkzeug JDG667A (erhältlich beim-John Deere-Händler) mit den Schrauben anbringen, die aus den Bohrungen für die Abdrückschrauben entfernt wurden. Das Rad in die gewünschte Stellung bringen. Die Spurweitenbegrenzungen beachten.

  5. Das Einstellwerkzeug und die Abdrückschrauben entfernen.

  6. ACHTUNG: Den Traktor niemals in Betrieb nehmen, wenn Felgen, Räder oder Naben lose sind.

    WICHTIG: Die Stirnfläche der Nabenhülsen eben halten, um zu vermeiden, daß die Nabe bricht oder sich die Schrauben lösen.

    Die Schrauben der Nabenhülse mit 204 Nm (150 lb-ft) anziehen, dabei mit den mittleren Schrauben anfangen und danach die anderen Schrauben über Kreuz anziehen. Dann die Schrauben in der gleichen Reihenfolge mit 410 Nm (300 lb-ft) erneut anziehen.

    Den Traktor mindestens 100 m (100 yd) weit fahren, dann die Schrauben mit 600 Nm (445 lb-ft) anziehen.

    Alle Schrauben nach 3 BETRIEBSSTUNDEN und dann wieder nach 10 BETRIEBSSTUNDEN nachziehen.
