Anhängezapfen auf Verschleiß prüfen

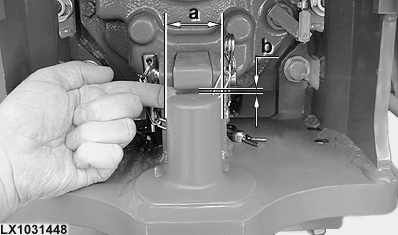

LX1031448-UN-09SEP03

ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

Spaltmaß (b) am Verschluß prüfen.

Prüfpunkt	Maß	Spezifikation
Spaltmaß am Verschluß	Maximal zulässiger Abstand	10,0 mm 0.39 in.

Durchmesser (a) des Bolzens prüfen.

Prüfpunkt	Maß	Spezifikation
Bolzen	Verschleißgrenze bzw. Mindestdurchmesser	41,5 mm 1.63 in.
