Kotflügel einstellen (drehbare Kotflügel)

LX1038316
LX1038316-UN-08AUG06

A - Bügel an Verstellarm (Radseite)

B - Bügel an Verstellarm (Traktorseite)

C - Gelenkplatte zur Traktorseite

D - Gelenkplatte zur Radseite

E - Verstellarm


Die Vielzahl der Verstellmöglichkeiten läßt eine individuelle Einstellung der Kotflügel zu. Abhängig von der Bereifung können die Kotflügel in Neigung, Weite und Höhe eingestellt werden. Soll zwischen Position C und D gewechselt werden, dann das Teil drehen (nicht auf der anderen Traktorseite anbauen). Anschließend die Neigung des Verstellarmes (E) verstellen (vorn/hinten). Zur Verstellung die folgenden Arbeitsschritte durchführen:

  1. LX1031619
    LX1031619-UN-31MAY06

    LX1033894
    LX1033894-UN-11MAR04

    Traktor vorne so weit anheben, dass die Frontantriebsachse vollständig gependelt werden kann.



  2. Lenkung in beide Richtungen einschlagen und Achse pendeln, um die günstigste Anbauposition für die Kotflügel zu ermitteln.

  3. Position des Kotflügels so einstellen, dass die gezeigten Mindestabstände eingehalten werden, ohne dass es zur Berührung mit dem Traktorrahmen kommt.

    A = 40 mm (1.57 in.)1, B = 60 mm (2.36 in.)1

    WICHTIG: Werden auf die Reifen Schneeketten montiert, muss der Mindestabstand von den Reifen zu den Kotflügeln (axial und radial) 100 mm (3.94 in.) betragen.

  4. Anschlag des Kotflügels so einstellen, dass dieser bei voll eingeschlagener Lenkung und bei pendelnder Achse nicht an Kanten hängen bleibt. Darauf achten, dass der Anschlag den Traktorrahmen immer vor dem Kotflügel erreicht.

  5. LX1031620
    LX1031620-UN-24APR06

    Unbedingt zusätzlich den Lenkanschlag so einstellen, dass eine Berührung des Rades oder des Kotflügels mit Traktorkomponenten (z.B. dem Tank) verhindert wird.




Schrauben mit folgenden Drehmomenten festziehen:

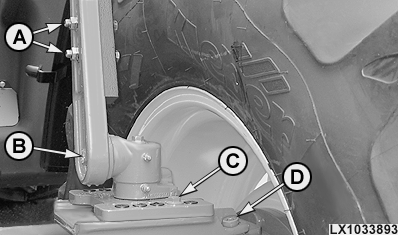

LX1033893
LX1033893-UN-11MAR04

A - Sechskantschrauben, Bügel an Verstellarm

B - Sechskantschraube, Verstellarm an Gelenk

C - Sechskantschrauben, Gelenkplatte an Sockel

D - Innensechskantschrauben, Sockel an Achsschenkelgehäuse

Schrauben (A)..............

140 N˙m (105 lb.-ft.)

Schraube (B)..............

300 N˙m (220 lb.-ft.)

Schrauben (C)..............

140 N˙m (105 lb.-ft.)

Schrauben (D)..............

190 N˙m (140 lb.-ft.)

1 Nur für Europa. In nicht europäischen Ländern wird ein Mindestabstand von 25 mm (1,0 in.) empfohlen.

OU12401,0001B80-29-20140217
