Beleuchtungsanlage - Arbeitsscheinwerfer

Arbeitsscheinwerfer ein- und ausschalten

LX1053231-UN-29JUN11

LX1045585-UN-23AUG10

LX1045584-UN-23AUG10

LX1045582-UN-24AUG10

LX1045583-UN-24AUG10

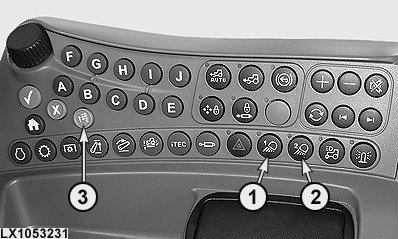

1 - Auswahltaste, Scheinwerferkombination 1

2 - Auswahltaste, Scheinwerferkombination 2

3 - Taste, Menü

4 - Lichtschalter, Arbeitsscheinwerfer EIN

5 - Schalter für Abblend- / Fernlicht

6 - Softkey, Hauptseite Beleuchtungsanlage

7 - Symbol für Scheinwerferkombination 1 oder 2

8 - Symbol für Fernlicht aktiviert

F - Softkey, Scheinwerferkombination 1

G - Softkey, Scheinwerferkombination 2

H - Softkey, Ausstiegsbeleuchtung*

I - Softkey, Scheinwerferkombination bei aktiviertem Fernlicht

ACHTUNG: Der Betrieb von Arbeitsscheinwerfern (Lichtschalter auf Position 4) im öffentlichen Straßenverkehr ist nicht zulässig.

Den Lichtschalter auf Position (4) drehen, um die Arbeitsscheinwerfer einzuschalten. Die zuletzt ausgewählte Scheinwerferkombination sowie die entsprechende Kontrollleuchte (1) oder (2) leuchtet auf.

HINWEIS: Bei jedem Einschalten oder Wechseln der Scheinwerferkombination erscheint wenige Sekunden lang die entsprechende Seite im CommandCenter™ und zeigt die eingeschaltete Scheinwerferkombination an.

Durch Drücken der Auswahltaste (1) oder (2) wird die entsprechende Scheinwerferkombination aktiviert. Diese Kombination sowie das Symbol (7) werden kurz im CommandCenter™ angezeigt. Es können vier verschiedene Scheinwerferkominationen aktiviert werden. Durch zusätzliches Einschalten des Fernlichts (5) wird je Auswahltaste eine weitere Scheinwerferkombination aktiviert und das Symbol (8) erscheint neben dem Symbol (7) auf der Seite.

Arbeitsscheinwerfer auswählen

HINWEIS: Die Arbeitsscheinwerfer können im aus- bzw. eingeschalteten Zustand ausgewählt werden.

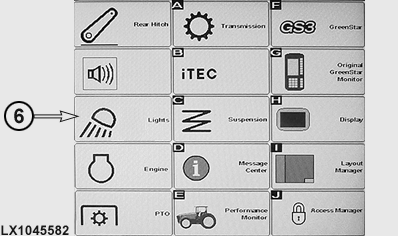

Hauptseite der Beleuchtungsanlage über Taste (3) und Softkey (6) aufrufen. Der Inhalt ist von der Ausrüstung des Traktors abhängig.

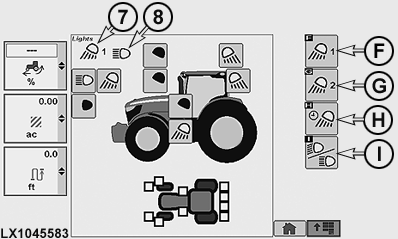

Die verschiedenen Auswahlseiten der Arbeitsscheinwerfer über die Softkeys (F) und (G) aufrufen und das entsprechende Symbol (7) erscheint. In der Auswahlseite die gewünschte Scheinwerferkombination auswählen. Die Scheinwerferkombination wird automatisch gespeichert.

Wird der Softkey (I) betätigt, erscheint das Symbol (8) und es kann je Auswahlseite eine weitere Scheinwerferkombination ausgewählt werden.

* Für zusätzliche Informationen, siehe Beleuchtungsanlage - Ausstiegsbeleuchtung in diesem Abschnitt.
