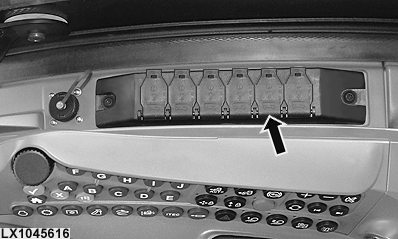

Steckdosenleiste (falls vorhanden)

LX1045616-UN-07SEP10

Eine Leiste mit zusätzlichen Steckdosen kann zwischen Tür und Schaltkonsole angebracht werden. Über die Klemme A der Steckdosenleiste darf ein max. Dauergleichstrom von 25 A entnommenen werden. Die Klemme B ist die Masse. Über die Klemme C darf ein max. Dauergleichstrom von 5 A entnommenen werden.

Schlüssel des Zündschalters nach rechts drehen, um die Klemme C mit Strom zu versorgen. Die Klemme A wird auch bei ausgeschalteter Zündung mit Strom versorgt.

WICHTIG: Bei Betrieb von leistungsstarken Stromverbrauchern und bei Verwendung von Mehrfachsteckdosen, darf niemals die maximal zulässige Strombelastbarkeit des Versorgungsstromkreises überschritten werden. Es ist zu beachten, dass sich die Gesamtbelastung aus der Summe aller an das Bordnetz angeschlossenen Stromverbraucher ergibt. Dies gilt auch, wenn die Stromverbraucher an unterschiedliche Bordspannungssteckdosen angeschlossen sind.
