Luftkomfortsitz — MSG95GL

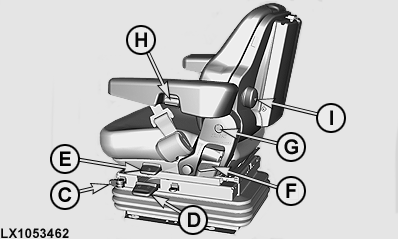

LX1053713-UN-27JUL11

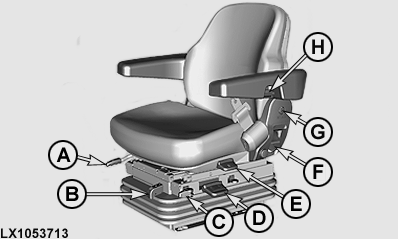

LX1053462-UN-27JUN12

WICHTIG: Beim Einstellen des Sitzes besteht Quetschgefahr. Durch in der Kabine abgestellte Gegenstände können Freiräume eingeschränkt sein. Es ist darauf zu achten, dass ausreichend Freiraum zu angrenzenden Bauteilen gewährleistet ist, um Kollisionen zu vermeiden. Ein versehentlicher Kontakt mit Bedienelementen könnte Traktor- oder Gerätefunktionen auslösen.

WICHTIG: Fahrersitz beim Fahren des Traktors grundsätzlich in Fahrtrichtung ausrichten und verriegeln.

• A — Längsverstellung

  Hebel (A) nach oben ziehen und den Sitz in die gewünschte Position bringen. Den Hebel spürbar einrasten lassen.

• B — Kontrollanzeige der Gewicht- und Höheneinstellung

  Die grüne Markierung in der Skala zeigt an, ob die Gewichts- bzw. Höheneinstellung korrekt gewählt ist.

• C — Längsfederung einstellen
  • Hebel (C) nach vorn - keine Längsfederung
  • Hebel (C) nach hinten - Längsfederung aktiv

• D — Gewicht einstellen

  Der Fahrersitz muss belastet sein, um ihn auf das Fahrergewicht einzustellen. Um den Sitz auf das entsprechende Gewicht einzustellen, den Motor starten und den Sitz durchfedern, dann den Hebel (D) nach oben ziehen oder nach unten drücken, bis die grüne Markierung in der Skala der Kontrollanzeige (B) zu sehen ist.

  HINWEIS: Der Fahrersitz kann für ein Gewicht von 50 bis 130 kg (110 bis 285 lb) eingestellt werden.

• D — Höhe einstellen

  Nach der Gewichtseinstellung kann die Höhe stufenlos eingestellt werden. Zur Höhenverstellung Hebel (D) vollständig nach oben ziehen oder nach unten drücken. Die grüne Markierung muss in der Skala der Kontrollanzeige (B) zu sehen sein. Wird bei der Höheneinstellung der obere oder untere Endanschlag erreicht, die Höhenanpassung etwas zurücksetzen, um einen Mindestfederweg zu gewährleisten.

• E — Dreheinrichtung einstellen

  WICHTIG: Die Dreheinrichtung nach links nur für den Ein- und Ausstieg verwenden.

  Die Dreheinrichtung kann wie folgt mit dem Hebel (E) betätigt werden:

  Hebel anheben, der Sitz lässt sich frei nach links und rechts um 15° drehen. Zum Verriegeln den Hebel nach unten drücken und der Sitz verriegelt automatisch in der nächsten 7,5°-Stellung.

  HINWEIS: Bei Ausrüstung mit Multifunktionshebel an der Armlehne, den Fahrersitz nur um 7,5° nach links drehen. Kollisionen mit dem Lenkrad vermeiden.

• F — Rückenlehne, Neigung einstellen

  Hebel (F) nach oben ziehen und halten. Die Neigung der Rückenlehne in die gewünschte Position bringen und den Hebel hörbar wieder einrasten lassen.

• G — Armlehnen, Höhe einstellen

  Beidseitig Abdeckung (G) entfernen und Sechskantmuttern lösen. Armlehnen in der gewünschten Position anordnen und Sechskantmuttern festzeihen.

• H — Armlehnen, Neigung einstellen

  Mit dem Drehknopf (H) kann die Neigung der Armlehnen stufenlos eingestellt werden. Soll die Armlehne um 30° nach unten abgesenkt werden, Neigungsverstellung der Armlehne (H) in die Armlehne hineindrücken.

• I — Rückenlehne, Lendenstütze einstellen

  Mittels Drehknopf (I) die gewünschte Position der Lendenstütze einstellen.
