Zugang zur Batterie

HINWEIS: 6170R bis 6210R Traktoren gezeigt.

LX1053695
LX1053695-UN-10JAN12

LX1053696
LX1053696-UN-11JAN12

LX1053697
LX1053697-UN-10JAN12

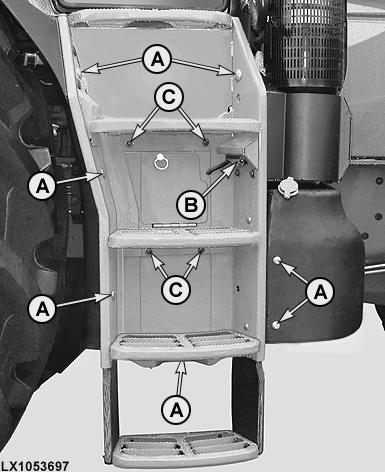

Die Batterie ist unter der rechten Trittstufe eingebaut. Klappe öffnen und falls erforderlich die Trittstufe ausbauen. Hierzu Schrauben (A) entfernen und Trittstufe ausbauen.

WICHTIG: Bei Traktoren mit Trittstufenbeleuchtung (B), vor dem Ausbau der Trittstufe die Beleuchtung ausbauen. Hierzu die Schrauben (C) entfernen und Verkleidung ausbauen. Danach die Schrauben der Trittstufenbeleuchtung (B) entfernen und Beleuchtung ausbauen.

OULXA64,0002628-29-20120209
