Ölwechsel Frontantriebs-Endantriebe

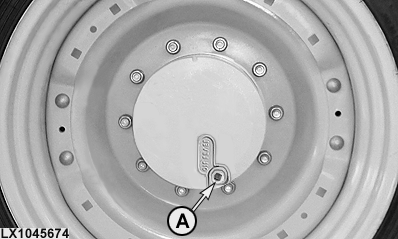

LX1045674-UN-08NOV10

A - Ablassschraube

ACHTUNG: Das Öl kann unter Druck stehen, wenn es heiß ist. Ablassschraube langsam ausschrauben.

1. Rad so drehen, dass die Ablassschraube (A) unten steht. Schraube ausschrauben, Öl ablassen.

2. Rad um 90° drehen, dass die Markierung OIL LEVEL waagerecht steht (siehe Wartung alle 250 Stunden), und durch das Schraubenloch Öl einfüllen. Der Ölstand muss bis zum Schraubenloch reichen.

3. Ablassschraube wieder einschrauben und mit 90 N˙m (66 lb.-ft.) anziehen.

Zu verwendendes Öl	Hy-Gard™ Getriebe- Hydrauliköl. Siehe zusätzlich Abschnitt 80 (Betriebsstoffe).
Füllmenge	ca. 1,7 L (0.4 US.gal.), es gilt der Auffüllvorgang wie oben beschrieben.
