Getriebe-/Hydrauliköl und Ölfilter wechseln (Traktoren mit AutoPowr™/IVT™)

LX1053395-UN-05MAR12

LX1053396-UN-05MAR12

Hydraulikölfilter

LX1053397-UN-05MAR12

Getriebeölfilter

A - Ablassschraube im Differenzialgehäuse

B - Ablassschraube der Frontantriebskupplung

C - Ablassschraube im Getriebegehäuse

D - Hydraulikölfilter

E - Getriebeölfilter

1. Motor anlassen und einige Hydraulikfunktionen betätigen, damit sich das Öl erwärmt.

2. Traktor waagrecht stellen. Unterlenker, Frontlader, Frontgeräte und sonstige Geräte, die dem Getriebe Öl entnehmen, ablassen.

3. Motor abstellen und Zündschlüssel abziehen.

4. Parksperre einlegen.

5. Ablassschrauben (A), (B) und (C) ausschrauben und Öl in geeignetem Behälter auffangen. Füllmengen siehe Technische Angaben.

   HINWEIS: Wenn vorhanden, Zugpendel ausbauen.

   Nach dem Ablassen des Öls die Ablassschrauben (A), (B) und (C) mit neuen Dichtringen versehen und dichtfest anziehen.

6. Hydraulikölfilter (D) und Getriebefilter (E) ausschrauben.

7. Dichtringe der neuen Filter mit Fett bestreichen und Filter einschrauben.

   Nur Original John Deere Filter verwenden!

   WICHTIG: Immer beide Filter zum gleichen Zeitpunkt austauschen.

8.

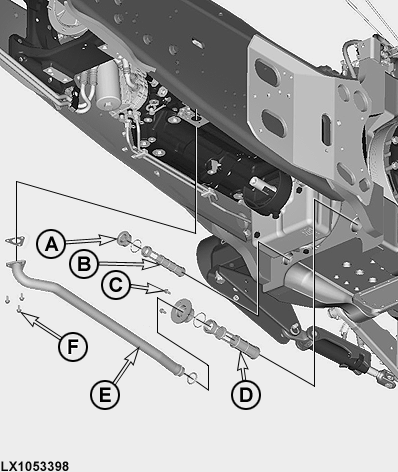

   LX1053398-UN-05MAR12

   Ansaugsiebe bei Traktoren mit IVT™

   A - Ablassschraube (50 N·m; 37 lb.-ft.)

   B - Ansaugsieb

   C - 2 Schrauben (37 N·m; 27 lb.-ft.)

   D - Ansaugsieb

   E - Ansaugleitung

   F - 3 Schrauben (18 N·m; 13 lb.-ft.)

   Schrauben (F) entfernen und Ansaugleitung (E) ausbauen. Schrauben (C) und Ablassschraube (A) entfernen. Ansaugsiebe (B) und (D) herausnehmen und mit Kraftstoff reinigen.

   Einbauorte der beiden Ansaugsiebe reinigen.

---




9. Alle Teile in gezeigter Anordnung wieder einbauen und Schrauben mit vorgeschriebenem Drehmoment festziehen.

   WICHTIG: Vor dem Einbau alle Dichtungen erneuern und mit Öl benetzen.

10. Ablassschraube (A) auf korrekten Sitz prüfen und mit 50 N˙m (37 lb.-ft.) anziehen.

11. Frisches Getriebe-/Hydrauliköl in das Getriebegehäuse einfüllen. Füllmengen siehe Technische Angaben.

Ölstand kontrollieren

Motor kurz laufen lassen und einige Hydraulikfunktionen betätigen. Motor abstellen.

10-15 Minuten warten und dann den Ölstand überprüfen. Er soll zwischen der Minimum- und der Maximummarkierung des Schauglases sein. Ist dies nicht der Fall, Ölstand korrigieren.
