Sicherungs- und Relaiskasten (PLB) - (bei 6170R bis 6210R Traktoren)

Allgemeines

LX1053697-UN-10JAN12

LX1053353-UN-10JAN12

LX1053354-UN-10JAN12

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.

WICHTIG: Die bei der Auslieferung des Traktors unbelegten Steckplätze dürfen nicht belegt werden und müssen solange frei bleiben, bis die entsprechenden Optionen nachgerüstet wurden.

Die Sicherungen und Relais der Power Link Box (PLB) befindet sich hinter der rechten Trittstufe.

WICHTIG: Bei Traktoren mit Trittstufenbeleuchtung (B), vor dem Ausbau der Trittstufe die Beleuchtung ausbauen. Hierzu die Schrauben (C) entfernen und Verkleidung ausbauen. Danach die Schrauben der Trittstufenbeleuchtung (B) entfernen und Beleuchtung ausbauen.

Befestigungsschrauben (A) der Trittstuffe entfernen und Trittstufe ausbauen.

Schrauben (D) entfernen und Deckel des Sicherungs- und Relaiskastens (PLB) abnehmen.

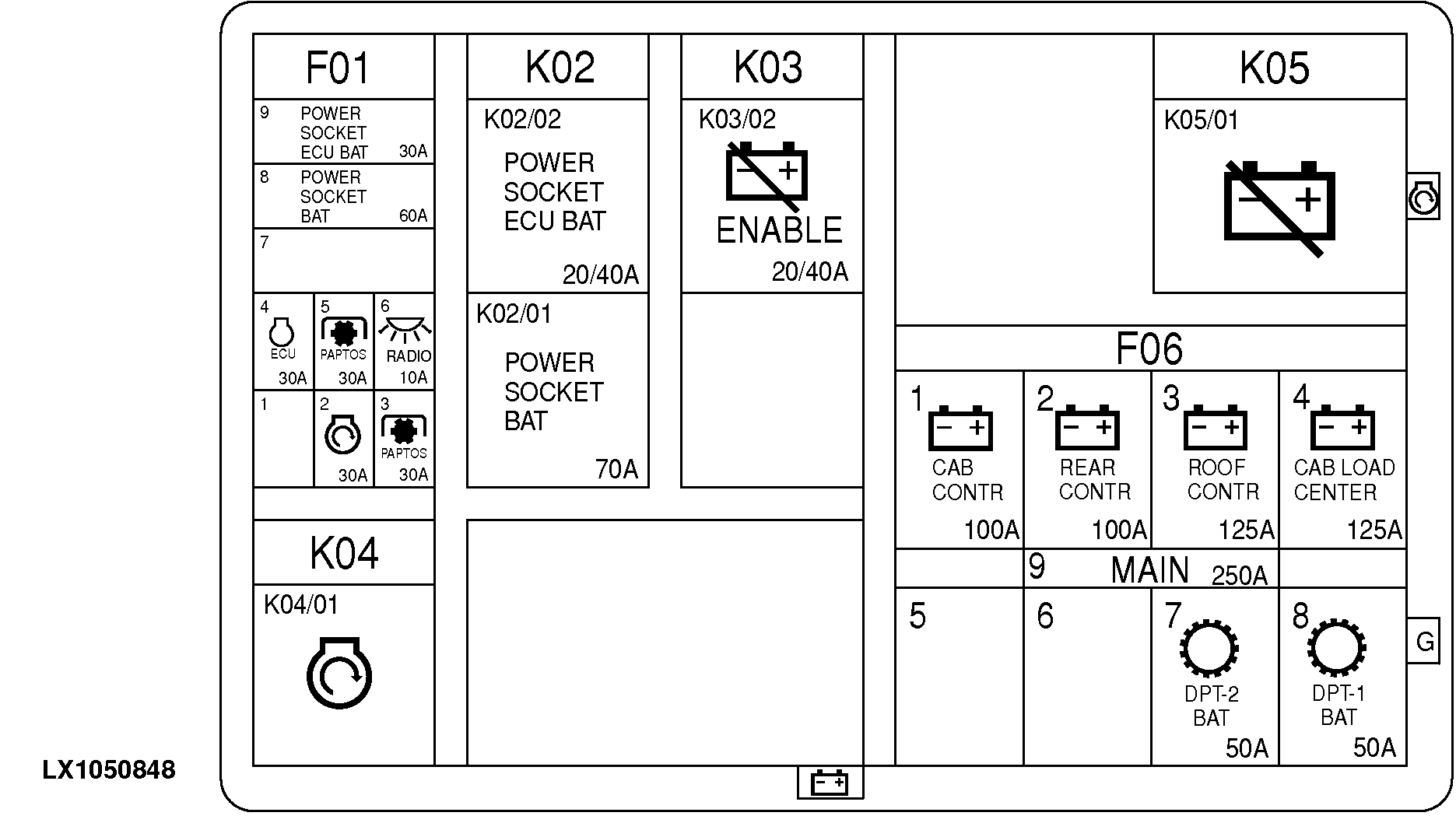

Übersicht des Sicherungs- und Relaiskastens (PLB) - (bei 6170R bis 6210R Traktoren)

LX1050848-UN-19OCT10

Sicherungen (PLB) - (bei 6170R bis 6210R Traktoren)

Sicherungs-Nummer	Sicherungs-Stärke (Ampere)	Verbraucher	Sicherungs-Nummer	Sicherungs-Stärke (Ampere)	Verbraucher
F01PLB/01	—	Nicht belegt	F06PLB/01	100 A	Stromversorgung der Steuereinheit in Kabine
F01PLB/02	30 A	Starterrelais	F06PLB/02	100 A	Stromversorgung der hintere Chassis-Steuereinheit
F01PLB/03	30 A —	Magnetspulen für Zapfwellendrehzahlen der Heckzapfwelle (PAPTOS) Bei DirectDrive-Getriebe nicht belegt	F06PLB/03	125 A	Stromversorgung der Steuereinheit im Kabinendach
F01PLB/04	30 A	Motorsteuereinheit ECU	F06PLB/04	125 A	Stromversorgung des Sicherungs- und Relaiskastens (LCS)
F01PLB/05	30 A —	Magnetspulen für Zapfwellendrehzahlen der Heckzapfwelle (PAPTOS) Bei DirectDrive-Getriebe nicht belegt	F06PLB/05	—	Nicht belegt
F01PLB/06	10 A	Sicherung für Batteriespannung (nur bei Batterie-Trennschalter)	F06PLB/06	—	Nicht belegt
F01PLB/07	—	Nicht belegt	F06PLB/07	50 A	Magnetspulen der Zapfwellendrehzahlen für Heckzapfwelle mit Servoschaltung (PAPTOS) Bei DirectDrive-Getriebe, Magnetspulen der Steuereinheit für Gruppenschaltung
F01PLB/08	60 A	Steckdosen für Anbaugeräte (Stromversorgung der Komponenten)	F06PLB/08	— 50 A	Nicht belegt Bei DirectDrive-Getriebe, Magnetspulen der Steuereinheit für Gangschaltung
F01PLB/09	30 A	Steckdosen für Anbaugeräte (Stromversorgung der Steuereinheiten des Anbaugerätes)	F06PLB/09	250 A	Hauptsicherung

Relais (PLB) - (bei 6170R bis 6210R Traktoren)

Relais-Nummer	Stärke (Ampere)	Benennung	Relais-Nummer	Stärke (Ampere)	Benennung
K02PLB/01	70 A	Relais für Spannungsversorgung der ISOBUS-Steckdosen	K03PLB/02	20/40 A	Relais für Batterie-Trennrelais
K02PLB/02	20/40 A	Relais für die Spannungsversorgung der Steuereinheiten des Anbaugerätes (ISOBUS-Steckdosen)	K04PLB/01	70/100 A	Starterrelais
K03PLB/01	-	Nicht belegt	K05PLB/01	-	Batterie-Trennrelais
