Sicherungen und Relais (LCS) bei PowrQuad™-Getriebe - (bei 6170R bis 6210R Traktoren)

Allgemeines

LX1050130-UN-08MAR11

LX1050131-UN-16FEB11

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.

WICHTIG: Die bei der Auslieferung des Traktors unbelegten Steckplätze dürfen nicht belegt werden und müssen solange frei bleiben, bis die entsprechenden Optionen nachgerüstet wurden.

Der Sicherungs- und Relaiskasten des Load Center Secondary Stromkreises (LCS) befindet sich im Fußraum der rechten Konsole.

Deckel von Sicherungs- und Relaiskasten (LCS) abnehmen.

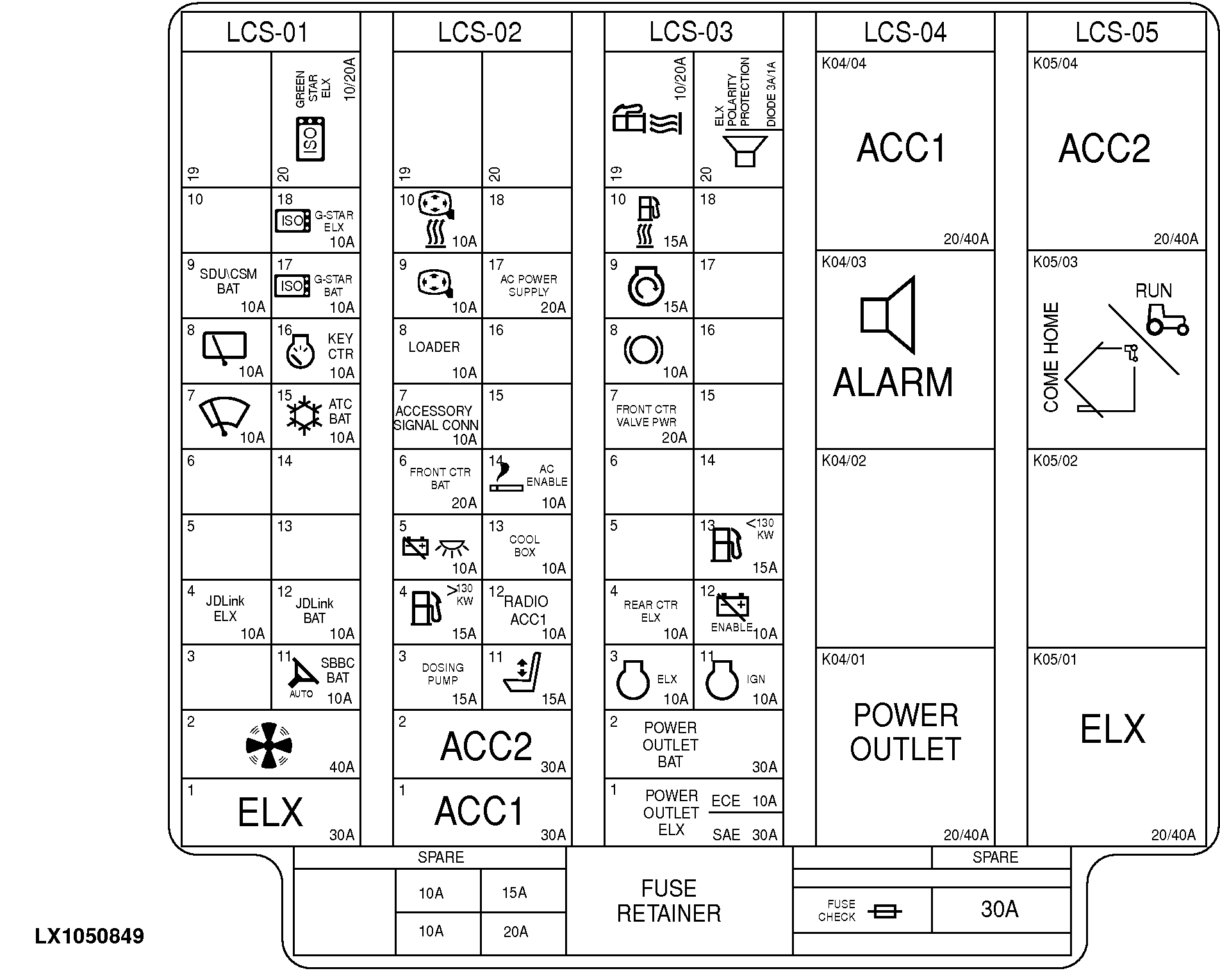

Übersicht des Sicherungs- und Relaiskastens (LCS) - (bei 6170R bis 6210R Traktoren)

LX1050849-UN-19OCT10

LCS-01 - F01LCS - Sicherungen (LCS) bei PowrQuad™-Getriebe

LCS-02 - F02LCS - Sicherungen (LCS) bei PowrQuad™-Getriebe

LCS-03 - F03LCS - Sicherungen (LCS) bei PowrQuad™-Getriebe

LCS-01 - K01LCS - Relais (LCS) bei PowrQuad™-Getriebe

LCS-02 - K02LCS - Relais (LCS) bei PowrQuad™-Getriebe

LCS-03 - K03LCS - Relais / Dioden (LCS) bei PowrQuad™-Getriebe

LCS-04 - K04LCS - Relais (LCS) bei PowrQuad™-Getriebe

LCS-05 - K05LCS - Relais (LCS) bei PowrQuad™-Getriebe

FUSE CHECK - Prüfvorrichtung für Sicherungen

FUSE RETAINER - Halterung für Werkzeug zum Wechseln von Sicherungen (passend für alle Sicherungstypen)

SPARE - Ersatzsicherungen

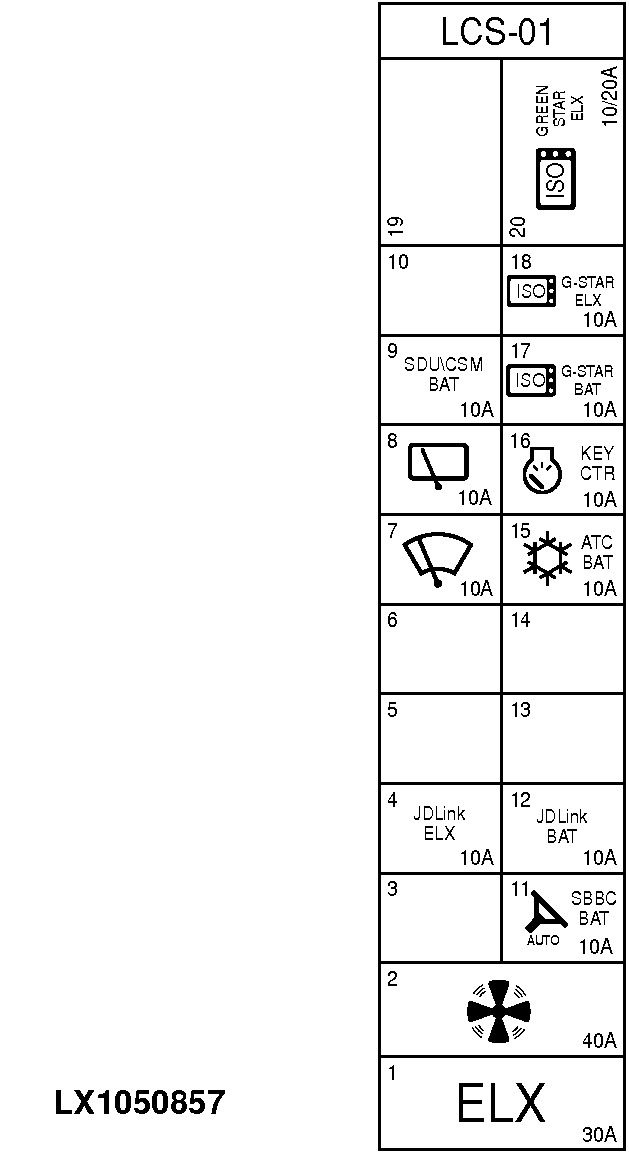

F01LCS - Sicherungen (LCS) bei PowrQuad™-Getriebe - (bei 6170R bis 6210R Traktoren)

LX1050857-UN-19OCT10

Sicherungs-Nummer	Sicherungs-Stärke (Ampere)	Verbraucher
F01LCS/01	30 A	Stromversorgung der Elektronik (ELX)
F01LCS/02	40 A	Umluftgebläsemotor
F01LCS/03	-	Nicht belegt
F01LCS/04	10 A	Steuereinheit für Telematik (JDLink/Service ADVISOR Remote)
F01LCS/05	-	Nicht belegt
F01LCS/06	-	Nicht belegt
F01LCS/07	10 A	Scheibenwischermotor vorne
F01LCS/08	10 A	Scheibenwischermotor hinten
F01LCS/09	10 A	Steuereinheit für CommandCenter, Steuereinheit für Kabinenschaltermodul, Steckdose für Service (CAN-BUS)
F01LCS/10	-	Nicht belegt
F01LCS/11	10 A	Steuereinheit für Lenkung (AutoTrac)
F01LCS/12	10 A	Steuereinheit für Telematik (JDLink/Service ADVISOR Remote)
F01LCS/13	-	Nicht belegt
F01LCS/14	-	Nicht belegt
F01LCS/15	10 A	Steuereinheit für ClimaTrak™, Radio bzw. Steuereinheit für Klimaanlage, Radio
F01LCS/16	10 A	Instrumenteneinheit, Steuereinheit für Wegfahrsperre
F01LCS/17	10 A	GreenStar™ (AMS)
F01LCS/18	10 A	GreenStar™ (AMS)

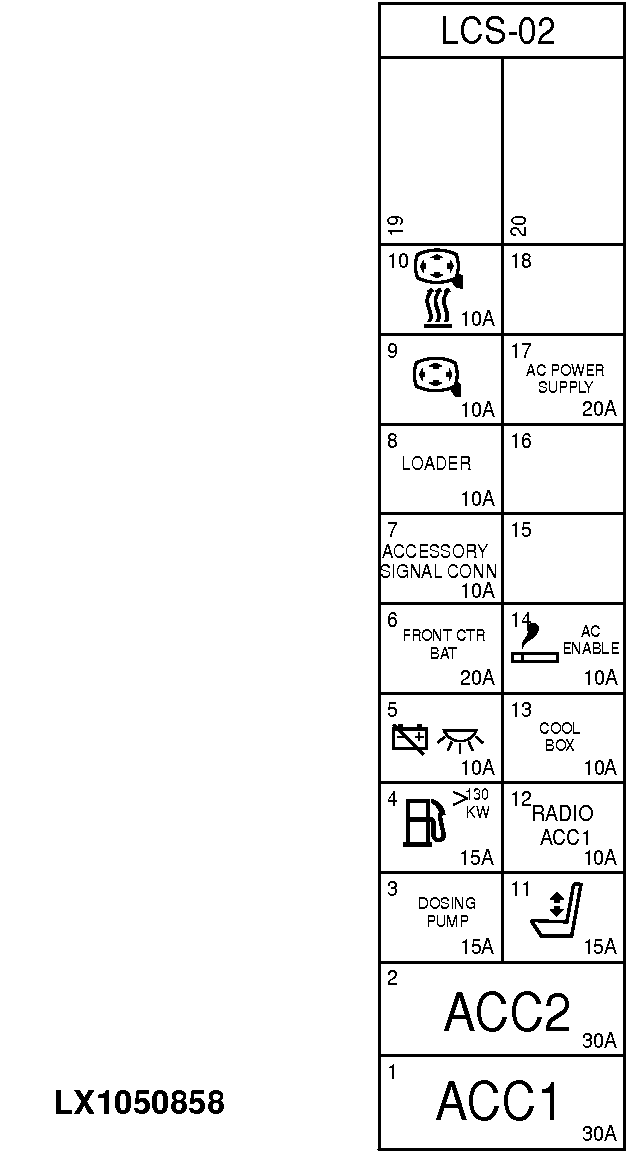

F02LCS - Sicherungen (LCS) bei PowrQuad™-Getriebe - (bei 6170R bis 6210R Traktoren)

LX1050858-UN-19OCT10

Sicherungs-Nummer	Sicherungs-Stärke (Ampere)	Verbraucher
F02LCS/01	30 A	Stromversorgung des Zubehörs (ACC1)
F02LCS/02	30 A	Stromversorgung des Zubehörs (ACC2)
F02LCS/03	15 A	Pumpe der Kraftstoffdosierung (Motoren über 177 PS / 130 kW) für die Traktormodelle 6170R, 6190R und 6210R
F02LCS/04	15 A	Kraftstoffpumpe (Motoren über 177 PS / 130 kW) für die Traktormodelle 6170R, 6190R und 6210R
F02LCS/05	10 A	Batterietrennschalter, Trittstufenbeleuchtung
F02LCS/06	20 A	Vordere Chassis-Steuereinheit
F02LCS/07	10 A	Stecker für Zubehör (X37F-3), Signalsteckdose
F02LCS/08	10 A	Stecker für Frontlader (X37F), elektro-hydraulische Wagenanhängevorrichtung (E-PUH)
F02LCS/09	10 A	Elektrische Außenspiegel (Einstellung)
F02LCS/10	10 A	Elektrische Außenspiegel (Heizung)
F02LCS/11	15 A	Fahrersitz
F02LCS/12	10 A	Radio
F02LCS/13	10 A	Elektrische Kühlbox
F02LCS/14	10 A	Zigarettenanzünder, Spannungswandler 230/115 Volt, Videokamera
F02LCS/15	-	Nicht belegt
F02LCS/16	-	Nicht belegt
F02LCS/17	20 A	Spannungswandler 230/115 Volt
F02LCS/18	-	Nicht belegt

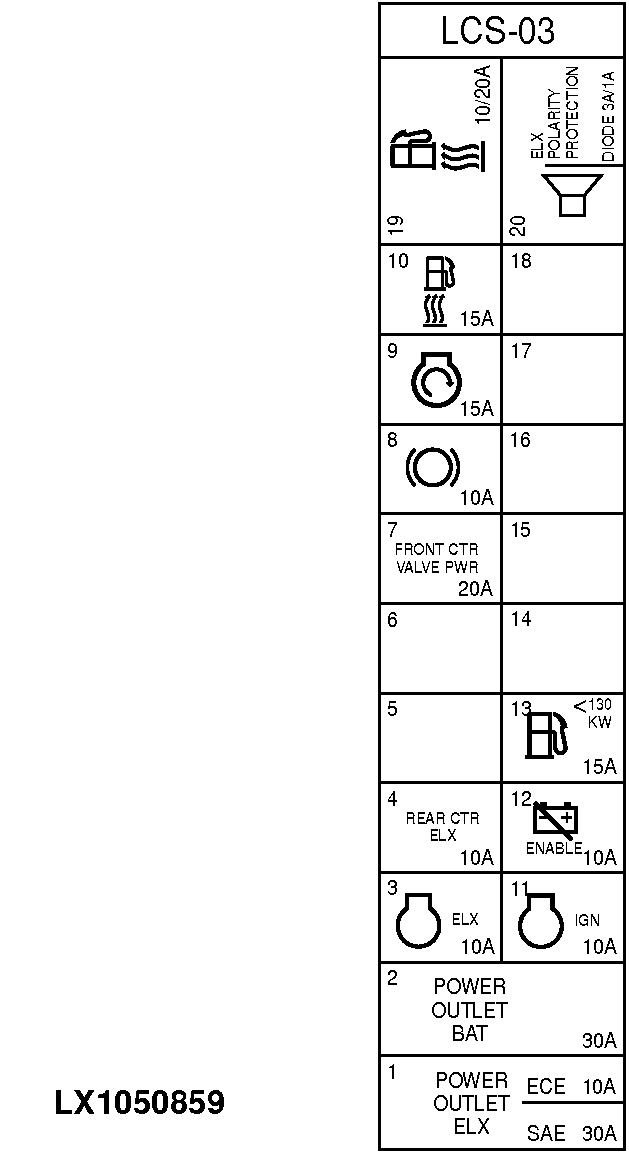

F03LCS - Sicherungen (LCS) bei PowrQuad™-Getriebe - (bei 6170R bis 6210R Traktoren)

LX1050859-UN-19OCT10

Sicherungs-Nummer	Sicherungs-Stärke (Ampere)	Verbraucher
F03LCS/01	30 A 10 A	3-polige Steckdose, Steckdosenleiste, 7-polige Steckdose (SAE) 3-polige Steckdose, Steckdosenleiste (ECE)
F03LCS/02	30 A 30 A	3-polige Steckdose, Steckdosenleiste, 7-polige Steckdose (SAE) 3-polige Steckdose, Steckdosenleiste (ECE)
F03LCS/03	10 A	Motorsteuereinheit ECU, Steuereinheit für Wegfahrsperre
F03LCS/04	10 A	Hintere Chassis-Steuereinheit
F03LCS/05	-	Nicht belegt
F03LCS/06	-	Nicht belegt
F03LCS/07	20 A	Stromversorgung der vorderen Chassis-Steuereinheit (Magnetventile, Schrittmotoren E-ICV)
F03LCS/08	10 A	Sensoreinheit für Bremspedal
F03LCS/09	15 A	Zündschalter
F03LCS/10	15 A	Kraftstoffvorwärmer
F03LCS/11	10 A	Motorsteuereinheit ECU
F03LCS/12	10 A	Relais für Batterietrennschalter
F03LCS/13	15 A	Kraftstoffpumpe (Motoren unter 177 PS / 130 kW) nicht für die Traktormodelle 6170R, 6190R und 6210R
F03LCS/14	-	Nicht belegt
F03LCS/15	-	Nicht belegt
F03LCS/16	-	Nicht belegt
F03LCS/17	-	Nicht belegt
F03LCS/18	-	Nicht belegt

Relais (LCS) bei PowrQuad™-Getriebe - (bei 6170R bis 6210R Traktoren)

LX1050849-UN-19OCT10

Relais-Nummer	Stärke (Ampere)	Benennung	Relais-Nummer	Stärke (Ampere)	Benennung
K01LCS/19	10/20 A	Nicht belegt	K04LCS/01	20/40 A	Relais für 3-polige Steckdose, Steckdosenleiste, 7-polige Steckdose (SAE) Relais für 3-polige Steckdose, Steckdosenleiste (ECE)
K01LCS/20	10/20 A	Relais für GreenStar™ (AMS)	K04LCS/02	-	Nicht belegt
			K04LCS/03	-	Warntongeber
K02LCS/19	-	Nicht belegt	K04LCS/04	20/40 A	Relais für Stromversorgung des Zubehörs (ACC1)
K02LCS/20	-	Nicht belegt
			K05LCS/01	20/40 A	Relais für Stromversorgung der Elektronik (ELX)
K03LCS/19	10/20 A	Relais für Kraftstoffvorwärmer	K05LCS/02	-	Nicht belegt
K03LCS/20	1 A	Diode für Stromversorgung der Elektronik	K05LCS/03	-	Stecker für Notfahreinrichtung
K03LCS/20	3 A	Diode für Warntongeber	K05LCS/04	20/40 A	Relais für Stromversorgung des Zubehörs (ACC2)
