Sicherung und Relais der elektrischen Starthilfe

LX1050892-UN-23NOV10

LX1050893-UN-23NOV10

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.

WICHTIG: Die bei der Auslieferung des Traktors unbelegten Steckplätze dürfen nicht belegt werden und müssen solange frei bleiben, bis die entsprechenden Optionen nachgerüstet wurden.

Die Sicherung (F30) und das Relais (K67) befindet sich auf der rechten Seite des Motors unter einer Abdeckung.

Motorhaube öffnen.

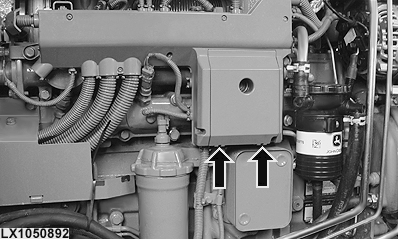

Entriegelungen ausrasten und Abdeckung abnehmen.

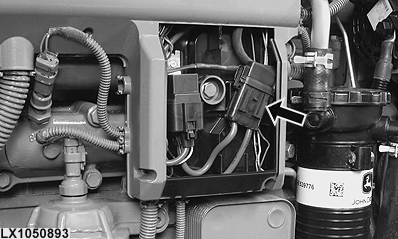

Die 70 Ampere Sicherung (F30) bzw. das Relais (K67) prüfen und bei Bedarf austauchen.

Abdeckung anbringen und Motorhaube schließen.
