AutoQuad™ PLUS-Getriebe — Einstellungen

LX1053228-UN-27JUN11

LX1045762-UN-10DEC10

A - Getriebetaste

B - Automatikmodus

C - Rückwärts-/Vorwärtsgangverhältnis

D - Gang beim Start

E - Motordrehzahlanpassung

F - Zapfwellenbetrieb

G - Ganganpassung

B — Schaltautomatik einstellen

Getriebetaste (A) drücken und im Feld (B) den Automatikmodus einstellen.

C — Rückwärts-/Vorwärtsgangverhältnis auswählen

Diese Funktion dient dazu, um nach dem Wechsel der Fahrtrichtung eine Geschwindigkeitsveränderung zu erzielen. Das Geschwindigkeitsverhältnis von Vorwärts- zu Rückwärtsfahrt kann im Bereich von +3 bis -3 eingestellt werden.

Getriebetaste (A) drücken und im Feld (C) das gewünschte Verhältnis einstellen.

Das Verhältnis ist auch bei ausgeschalteter Schaltautomatik wirksam und bleibt auch nach Abschalten der Zündung gespeichert.

Wird die Auswahl Unabhängig gewählt, so merkt sich die Elektronik den vom Bediener manuell gewählten Vorwärts- und Rückwärtsgang und schaltet bei einem Fahrtrichtungswechsel in den entsprechenden Gang.

D — Gang beim Start

Im Feld (D) wird festgelegt, in welchen Gang das Getriebe automatisch schaltet, sobald der Motor gestartet wird.

E — Motordrehzahlanpassung beim Schalten der Gänge

Falls diese Option aktiviert ist, wird für einen weicheren Schaltvorgang die Motordrehzahl vorübergehend von der Elektronik angepasst.

Getriebetaste (A) drücken, Motordrehzahlanpassung (E) und falls gewünscht Zapfwellenbetrieb (F) wählen. Daraus ergeben sich folgende Möglichkeiten für die Motordrehzahlanpassung:

• Immer ausgeschaltet, wenn (E) nicht aktiviert ist
• Eingeschaltet, aber ausgeschaltet bei Zapfwellenbetrieb, wenn nur (E) aktiviert ist
• Immer eingeschaltet, wenn (E) und (F) aktiviert sind

G — Ganganpassung beim Wechseln der Gruppe

Falls diese Option aktiviert ist, wird ab ca. 7 km/h (4.4 mph) das Getriebe beim Wechseln der Gruppen automatisch in den Gang geschaltet, der der jeweiligen Fahrgeschwindigkeit entspricht. Diese Automatik kann durch Betätigen einer Gangschalttaste während des Gruppenwechsels unterdrückt werden.

Getriebetaste (A) drücken und Ganganpassung (G) wählen.

B — Motordrehzahlbegrenzung (FieldCruise™) einstellen

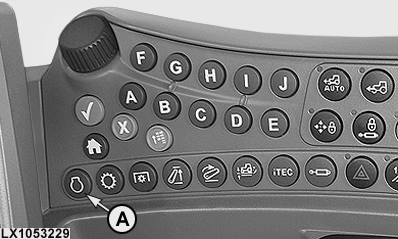

LX1053229-UN-27JUN11

LX1045761-UN-10DEC10

A - Motortaste

B - Motordrehzahlbegrenzung

C - Motordrehzahlbegrenzung aus/ein

Mit dieser Option kann die Motordrehzahl für bestimmte Arbeiten begrenzt werden (z.B. Hydromotor-Arbeiten).

Dazu die Motortaste (A) drücken und im Feld (B) die gewünschte Motordrehzahl einstellen.

In der Minimalstellung wird die Motordrehzahl auf 1050 1/min begrenzt. In der Maximalstellung kann der Motor mit der maximalen Drehzahl laufen. Zwischen den beiden Stellungen kann jede Begrenzung der Motordrehzahl individuell festgelegt werden.

HINWEIS: Wurde die Motordrehzahlbegrenzung über das Feld (C) aktiviert, bleibt die Motordrehzahlbegrenzung beim Wiedereinschalten des Motors aktiv.
