TIA - Statusseite

LX1045770-UN-17DEC10

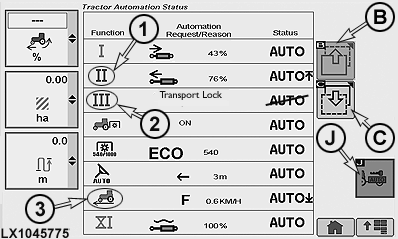

LX1045775-UN-20DEC10

1 - Beispiel für AUTO↑

2 - Beispiel für AUTO

3 - Beispiel für AUTO↓

C - Softkey für nächste Seite

J - Softkey für Aktivierung der Traktor-Geräte Automatisierung

Auf der Statusseite wird der aktuelle Status aller Funktionen, die von einem TIA-fähigen Anbaugerät angefragt werden, angezeigt.

HINWEIS: Ist kein TIA-fähiges Anbaugerät angeschloßen, erscheint nur eine Textmeldung im Display.

Sind mehr Funktionen als die auf der aktuellen angezeigten Statusseite verfügbar, kann mit Softkey (B) oder (C) auf die nachfolgende oder vorherige Seite gewechselt werden.

Um die Anbaugeräte zu aktivieren oder zu deaktivieren, den Softkey (J) betätigen und die Seite für das Aktivieren der Anbaugeräte aufrufen. Siehe zusätzlich TIA - Aktivieren der Anbaugeräte auf den folgenden Seiten.

Die Statusseite wird dreispaltig angezeigt:

Funktion	Auto/Vorgabe/Fehlerursache	Status
Es werden nur Funktionen angezeigt, wenn ein TIA-fähiges Anbaugerät mit dem Traktor verbunden ist und das Anbaugerät nach dieser bzw. diesen Funktionen nachfragt.	• OK wird angezeigt, wenn die Funktion fehlerfrei ist und durch das Anbaugerät automatisiert werden kann. • Ein kurzer Text wird angezeigt, wenn die Funktion nicht bereit ist, Anforderungen (Vorgaben) vom Anbaugerät auszuführen. • Die aktuelle Vorgabe vom Anbaugerät wird angezeigt, wenn sich die Funktion im Auto Modus befindet und das Anbaugerät die Funktion vorgibt.	• AUTO zeigt an, dass die Funktion im Moment vorgegeben wird und keine Begrenzung hat. • AUTO zeigt an, dass die Funktion im Moment nicht vom Anbaugerät gesteuert wird oder werden kann. Der Fahrer hat die Kontrolle, bzw. muss die Funktion freigeben. • !AUTO! zeigt an, dass die Funktion im Moment fehlerhaft ist. Die Ursache wird in einem kurzen Text in der zweiten Spalte angezeigt. • AUTO↑ zeigt an, dass die Funktion nach oben begrenzt ist. Die Vorgabe vom Anbaugerät ist zu groß. • AUTO↓ zeigt an, dass die Funktion nach unten begrenzt ist. Die Vorgabe vom Anbaugerät ist zu gering.

Im Beispiel (1) ist die Ursache für AUTO↑, dass die Begrenzung des Zusatzsteuergeräts II (ZSG) vom Fahrer geringer als 76 % eingestellt wurde. Zur Abhilfe die Einstellung auf der ZSG-Seite prüfen und ggf. abändern.

Im Beispiel (2) ist die Ursache für AUTO, dass das Zusatzsteuergerät III noch gesperrt ist. Zur Abhilfe das Zusatzsteuergerät III freigeben.

Im Beispiel (3) ist die Ursache für AUTO↓, dass die Vorgabe größer 0 aber kleiner 0,8 km/h während des Auto-Modus ist.
