Zusatzsteuergeräte, elektronisch - Bedienungshebel

LX1045791-UN-21DEC10

LX1045792-UN-21DEC10

LX1046215-UN-22JUN11

LX1046218-UN-22JUN11

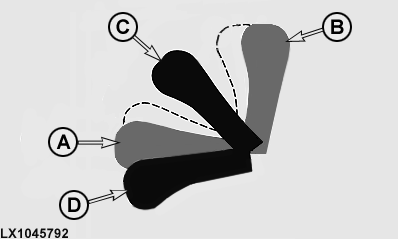

A - Einfahren

B - Ausfahren

C - Neutralstellung

D - Schwimmstellung

E - Zusatzsteuergerät I

F - Zusatzsteuergerät II

G - Absperrventil

H - Frontkraftheber

I - Frontkuppler

Der Bedienungshebel kann in 4 Positionen gebracht werden.

A — Einfahren (Klick-Stellung)
In der Stellung Einfahren wird der Hydraulikzylinder eingefahren.

B — Ausfahren (Klick-Stellung)
In der Stellung Ausfahren wird der Hydraulikzylinder ausgefahren.

C — Neutralstellung (zwischen Ein- und Ausfahren)
In der Neutralstellung wird die Position des Hydraulikzylinders gehalten.

D — Schwimmstellung (Rast-Stellung)
In der Schwimmstellung (Kolben des Hydraulikzylinders kann sich frei bewegen) kann das angebaute Gerät der Bodenkontur folgen.

HINWEIS: Wird der Bedienungshebel in Klick-Stellung losgelassen, kehrt der Bedienungshebel automatisch in die Neutralstellung zurück.

HINWEIS: Werden zusätzlich externe Ventile benutzt, dann zum Abschalten der jeweiligen Hydraulikfunktion auch den Bedienungshebel in Neutralstellung bringen.

ACHTUNG: Unfallgefahr bei angebautem Frontkraftheber und Frontkupplern!

Sicherstellen, dass keine Doppelnutzung der Zusatzsteuergeräte I und II stattfinden kann.

Nutzung von Zusatzsteuergerät I:

• Bei Nutzung von Zusatzsteuergerät I (E) sicherstellen, dass das Absperrventil (G) geschlossen ist.
• Bei Nutzung des Frontkrafthebers (H) sicherstellen, dass das Absperrventil geöffnet und kein weiteres Anbaugerät am Zusatzsteuergerät I angeschlossen ist.

Nutzung von Zusatzsteuergerät II:

• Bei Nutzung von Zusatzsteuergerät II (F) sicherstellen, dass an den Frontkupplern (I) kein weiteres Anbaugerät angeschlossen ist.
• Bei Nutzung der Frontkuppler (I) sicherstellen, dass kein weiteres Anbaugerät am Zusatzsteuergerät II (F) angeschlossen ist.
