Multifunktionshebel, elektrisch

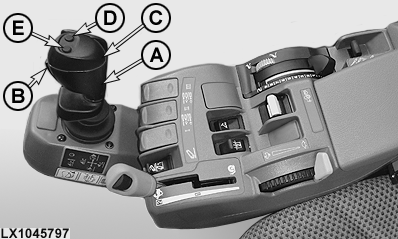

LX1045797-UN-22DEC10

LX1046217-UN-22JUN11

1 - Taste für Transportsicherung, ZSGs I bis IV

2 - Taste für Transportsicherung, ZSGs XI bis XIII (Multifunktionshebel)

A - Multifunktionshebel

B - Wipptaster 3. Funktion

C - Aktivierungsteil

D - Taster 4. Funktion

E - Taster 5. Funktion

WICHTIG: Zum Betrieb eines Frontladers darf keine zeitgesteuerte Einraststellung verwendet werden. Dazu muss Frontlader Betrieb eingestellt werden. Siehe Zusatzsteuergeräte, elektronisch - zusätzliche Funktionen in diesem Abschnitt.

WICHTIG: Bei Straßenfahrten muss der Multifunktionshebel und die ZSGs gesperrt sein.

Mit dem Multifunktionshebel (A) können zwei Zusatzsteuergeräte gleichzeitig bedient werden. Mit dem Wipptaster (B) kann ein weiteres Zusatzsteuergerät bedient werden (dritte Funktion).

Mit den Tastern (D) und (E) sind weitere Funktionen möglich.

Das Aktivierungsteil (C) verhindert ein unbeabsichtigtes Betätigen des Multifunktionshebels. Der Hebel funktioniert nur, solange das Aktivierungsteil geöffnet ist (durch die Hand des Bedieners). Falls der Lader nicht arbeitet, nachdem die Hand in das Aktivierungsteil gelegt wurde, kann das daran liegen, dass beim Öffnen des Aktivierungsschalters der Hebel nicht in der mittleren Raststellung war. Zur Abhilfe, Hebel zurück in die mittlere Raststellung bringen, um das System zu aktivieren.

Wird der Hebel länger als 10 Minuten in Neutralstellung gehalten, werden die Hydraulikfunktionen gesperrt. Um diese Sperre aufzuheben, die Hand kurz aus dem Aktivierungsteil nehmen. Auch im Störungsfall (z.B. Teilsystem ausgefallen oder Bedienungsfehler) kann das System mit der vorgenannten Möglichkeit ganz oder teilweise reaktiviert werden.

Wird der Hebel (A) nach hinten bewegt, wird der Frontlader angehoben. Wird der Hebel bis zum fühlbaren Widerstand nach vorn bewegt, dann wird der Frontlader abgesenkt. Wird der Hebel über den Widerstand hinaus nach vorn bewegt, dann rastet er ein und der Frontlader ist in Schwimmstellung.

Wird der Hebel nach links bewegt, dann wird die Ladeschaufel aufgekippt. Wird der Hebel nach rechts bis zum fühlbaren Widerstand bewegt, dann wird die Ladeschaufel abgekippt.

Wird der Hebel zweimal kurz hintereinander nach rechts über den fühlbaren Widerstand bewegt und dort gehalten, dann wird die Ladeschaufel gerüttelt.

HINWEIS: Bei kaltem Wetter ist es möglich, dass der Lader kurzzeitig nicht funktioniert. Wenn die Temperatur unter 0°C (32°F) fällt, werden die Schrittmotoren der Teleskoparm-/Schaufel-/Greiferventile langsamer. Bei einer Temperatur unter -25°C (-13°F) hören sie ganz auf zu arbeiten. Zum Aufwärmen mehrere Frontladerfunktionen durchführen.

Funktionen des Multifunktionshebels

LX1054684-UN-08MAY12

WICHTIG: Die Funktion für Positionsrückführung kann gestoppt werden, indem der Multifunktionshebel kurz in die entgegengesetzte Richtung bewegt wird. Beispiel: Schwinge während der Abwärtsbewegung stoppen = Multifunktionshebel nach hinten in Richtung (A).

A	Multifunktionshebel so lange nach hinten bewegen, bis die Schwinge auf die gewünschte Höhe angehoben ist. Beim Betätigen des Hebels den Druckpunkt nicht überschreiten.
B *	Multifunktionshebel nach hinten, bis über den spürbaren Druckpunkt bewegen und dann loslassen. Hierdurch wird die Positionsrückführung nach oben gestartet. Die Schwinge stoppt automatisch in der eingestellten oberen Position.
C	Multifunktionshebel so lange nach links bewegen, bis die Schaufel die gewünschte obere Stellung erreicht hat. Beim Betätigen des Hebels den Druckpunkt nicht überschreiten.
D *	Multifunktionshebel nach links, bis über den spürbaren Druckpunkt bewegen und dann loslassen. Hierdurch wird die Positionsrückführung nach oben gestartet. Die Schaufel stoppt automatisch in der eingestellten Position.
E	Multifunktionshebel so lange nach vorne bewegen, bis die Schwinge die gewünschte Höhe abgesenkt ist. Beim Betätigen des Hebels den Druckpunkt nicht überschreiten.
F *	Multifunktionshebel nach vorne, bis über den spürbaren Druckpunkt bewegen und dann loslassen. Hierdurch wird die Positionsrückführung nach unten gestartet. Die Schwinge stoppt automatisch in der eingestellten unteren Position.
G	Multifunktionshebel ganz nach vorne bewegen und einrasten, um die Schwimmstellung zu aktivieren. Der Hebel bleibt dort eingerastet, bis er von Hand zurückgezogen wird.
H	Multifunktionshebel so lange nach rechts bewegen, bis die Schaufel die gewünschte untere Stellung erreicht hat. Beim Betätigen des Hebels den Druckpunkt nicht überschreiten.
I	Multifunktionshebel nach rechts, bis über den spürbaren Druckpunkt bewegen und dann loslassen. Hierdurch wird die Positionsrückführung nach unten gestartet. Die Schaufel stoppt automatisch in der eingestellten Position. Multifunktionshebel zwei mal kurz hintereinander nach rechts über den Druckpunkt bewegen und dort halten. Hierdurch wird die Rüttelfunktion der Schaufel aktiviert.
*	Nur bei Verwendung eines Frontladers mit Funktion für Positionsrückführung.
