Zusatzsteuergeräte - Anschlusskupplungen

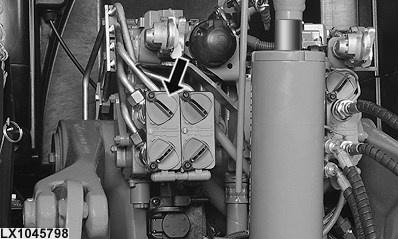

LX1045798-UN-10JAN11

ACHTUNG: Die Hydraulikanlage hat einen maximalen Systemdruck von 20000 kPa (200 bar; 2900 psi). Zur eigenen Sicherheit und zur richtigen Funktion der Anlage nur Originalteile von John Deere verwenden.

Die Anschlusskupplungen gestatten das Anschließen und Abnehmen der Hydraulikschläuche ohne Ölverlust auch unter Druck.

Wird der Schlauch durch irgendeine Störung von der Anschlusskupplung getrennt, so wird der Ölfluss in der Anschlusskupplung sofort unterbrochen.

Zum Anschließen das Schlauchanschlussstück fest in die Anschlusskupplung hineindrücken.

HINWEIS: Beim Anschließen Symbole auf den Anschlusskupplungen beachten.

Zum Abnehmen den Schlauch mit einem festen Ruck herausziehen.
