Kraftheber - Bedienung

LX1045807-UN-24JAN11

LX1045808-UN-24JAN11

LX1046227-UN-22JUN11

LX1045814-UN-26JAN11

Seite Hubbegrenzung

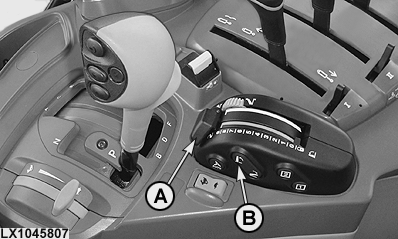

A - Regler der Tiefensteuerung

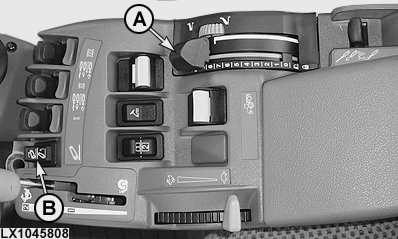

B - Bedienschalter der Dreipunktaufhängung

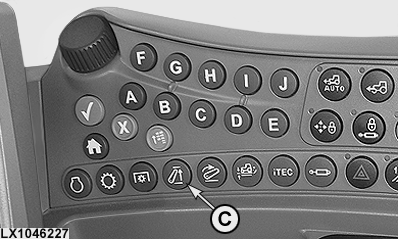

C - Taste für Hubbegrenzung

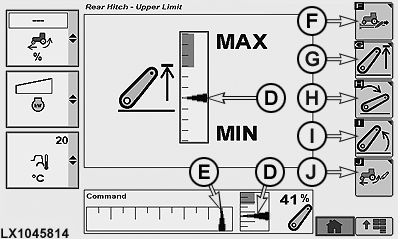

D - Darstellung der momentanen Aushubhöhe

E - Darstellung der momentanen Stellung des Reglers (A)

F - Softkey, Zugwiderstand/Tiefenregelung

G - Softkey, Höhenbegrenzung

H - Softkey, Senkgeschwindigikeit

I - Softkey, Hubgeschwindigkeit

J - Softkey, Schlupfempfindlichkeit

Mit dem Regler der Tiefensteuerung (A) und dem Bedienschalter (B) der Dreipunkt-Aufhängung wird der Kraftheber betätigt. Mit der Taste (C) wird die Seite für die Hubbegrenzung angewählt.

HINWEIS: Auf der Seite für Hubbegrenzung wird durch den Pfeil (E) die Stellung des Tiefenreglers (A) und durch die Pfeile (D) die momentane Aushubhöhe dargestellt.

Mit den Softkeys (F) bis (J) können die verschieden Seiten des Krafthebers aufgerufen werden.

Um den Kraftheber funktionsfähig zu machen, Motor starten und entweder:

• Den Regler (A) in die Stellung bringen, die der Lage der Unterlenker entspricht,
• den Regler (A) in eine der Endstellungen bringen oder
• den Bedienschalter (B) betätigen.

Regler (A) in Richtung 0 bewegen - Gerät wird angehoben
Regler (A) in Richtung 9 bewegen - Gerät wird abgesenkt

Mit dem Bedienschalter (B) kann das Gerät unabhängig vom Regler (A) angehoben oder abgesenkt werden (z.B. zum Wenden am Feldende). Wird der Schalter (B) am oberen Ende gedrückt, so wird das Gerät so weit angehoben, wie es der Einstellung der Hubbegrenzung entspricht. Wird der Schalter (B) am unteren Ende gedrückt, so wird das Gerät so weit abgesenkt, wie es der Stellung des Reglers der Tiefensteuerung (A) entspricht.

Um im verdichteten Boden am Vorgewende schneller die Arbeitstiefe zu erreichen (Schnelleinzug), muss der Schalter (B) gedrückt gehalten werden. Solange der Schalter (B) gedrückt gehalten wird, wird die eingestellte Zugkraft überfahren. Lässt man den Schalter (B) los, stellt sich das Gerät auf die zuvor eingestellten Werte ein.

LX1037154-UN-28SEP05

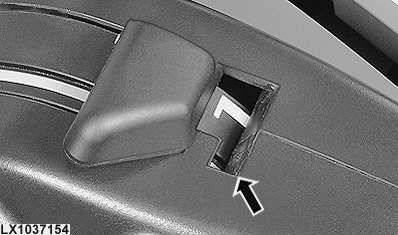

Krafthebersperre aktiviert

ACHTUNG: Transportfahrten nur mit eingelegter Krafthebersperre!

Regler bis zum Anschlag über 0 hinaus bewegen - Kraftheber ist blockiert.
